1、1反激式電路是小功率電源(150W以下)當中，最常用的電路，它的工作原理如下。

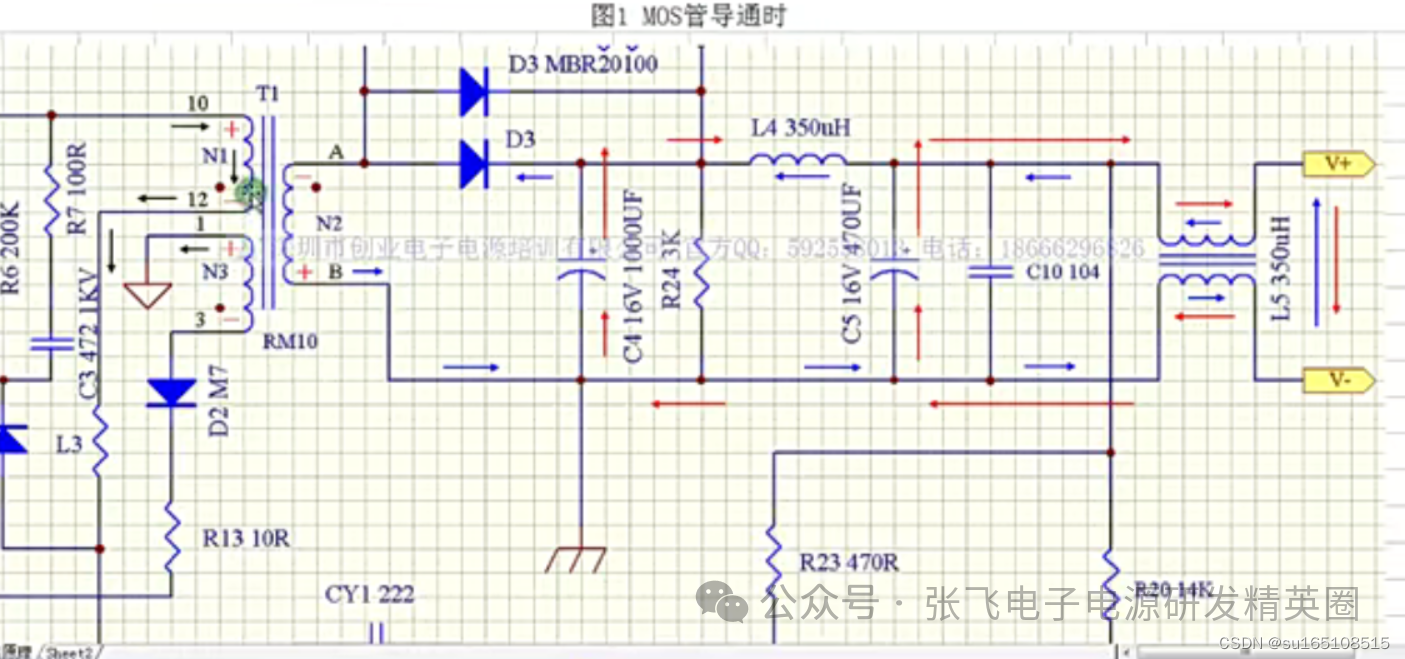

　　1、2如圖1，變壓器T1，標記紅點的端，12、3、A為同名端，10、1、B為異名端。

　　當MOS管導通的時候，初級繞組N1、次級繞組N、VCC繞組N3感應電動勢的方向為10、1、B為+，12、3、A為-。各繞組的電流方向如箭頭所示。

　　初級繞組N1。整流后的高壓經過變樂器初級饒組，在初級澆組N1上產生10+、12-的感應電動勢。電流流向為10進來，再到12，再到MOS管。

　　次級繞組N2:由于同名端的關系，在次級繞組N2上產生B+、A-的感應電動勢，它的電流方向如圖1，藍色箭頭所示，由B流向A，此時次級肖特基D3反向偏置，處于截止狀態,不能導通..這個時候的負載如紅色箭頭所示，由C4、C5電容給負載進行供電。

　　VCC繞組N3:由于同名端的關系，在VCC繞組N3上產生1+、3-的感應電動勢，看箭頭電流方向，此時該繞組不能形成電流通路。

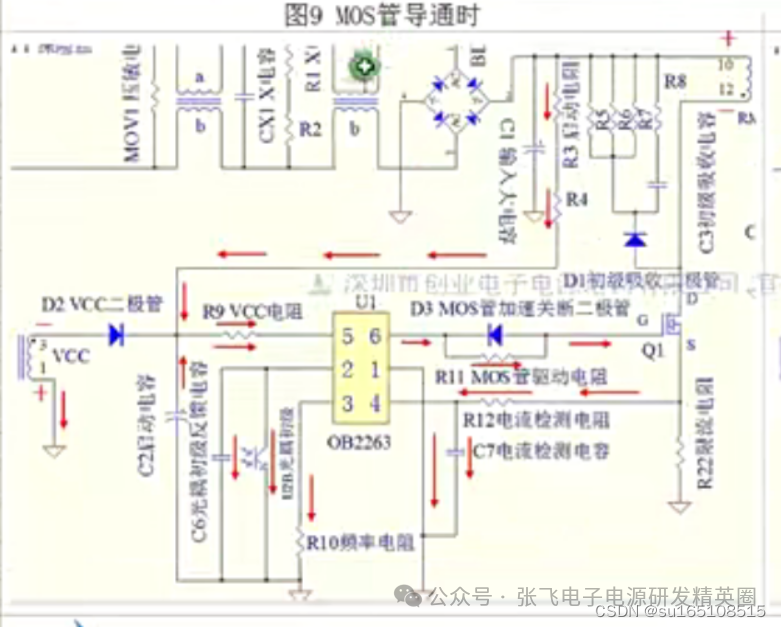

　　IC的供電是由圖9，C2啟動電容來提供的。

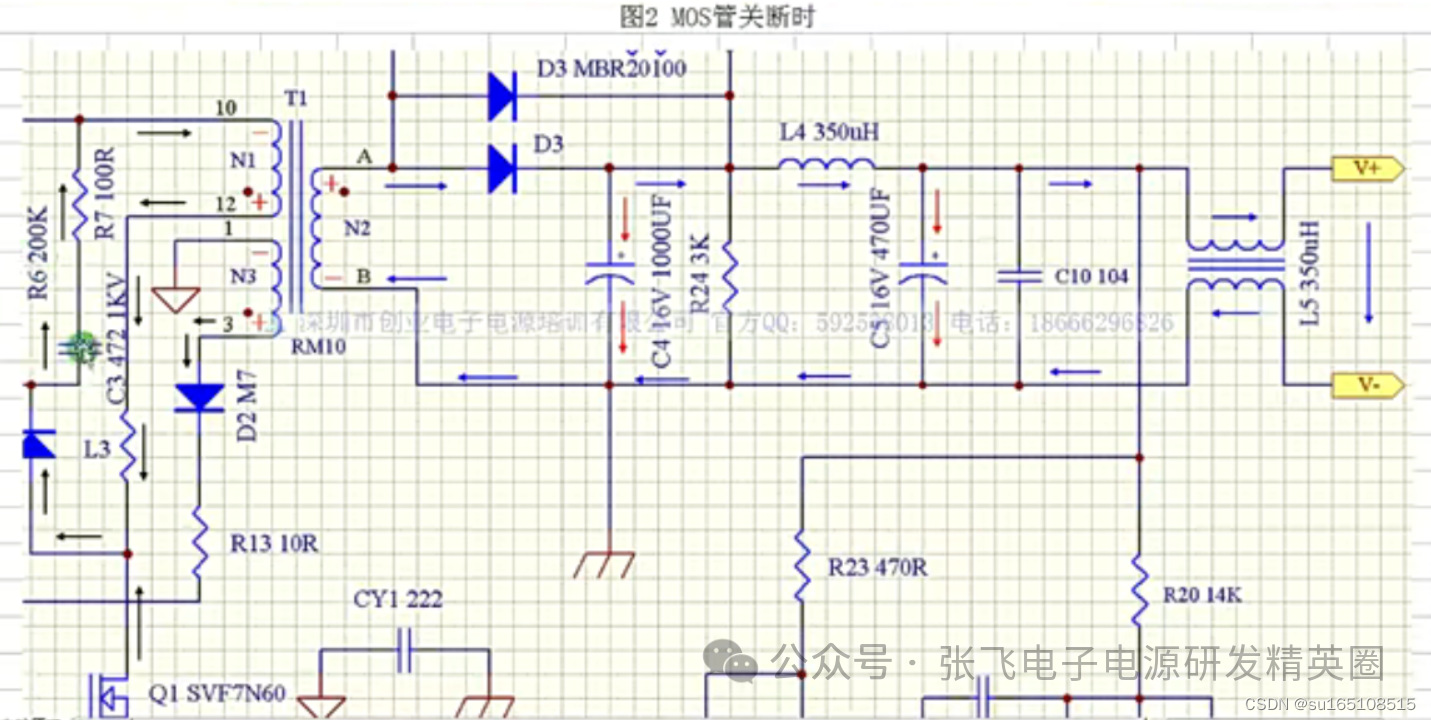

　　1、3如圖2，當MOS管關斷的時候，各繞組的感應電動勢反向，初級繞組N1、次級繞組N2、VCC繞組3感應電動勢的方向為12、3、A為+，10、1、B為-各繞組的電流方向如箭頭所示。

　　初級繞組N1:由于此時MOS關斷，初級繞組N1上產生一個12+、10-的反向感應電動勢，12腳也就是MOS管的D極，它們是連在一起的，MOS管的D極會產生一個反向的尖鋒電壓，通過初級RCD緩沖吸收回路進行釋放。

　　次級繞組N2;由于同名端的關系，在次級繞組N2上產生A+、B-的反向感應電動勢，它的電流方向如圖2，藍色箭頭，由A流向B，此時次級肖特基D3正向偏置，處于導通狀態。此時的負載是由次級鐃組N2進行供電。大家看紅色箭頭次級饒組N2同時會給C4、C5電容充電。

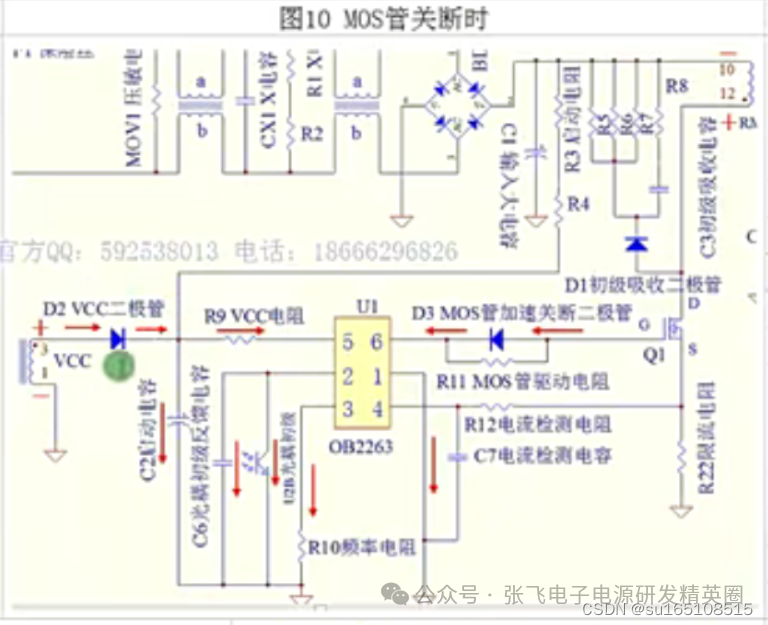

　　VCC繞組N3:由于同名端的關系，在VCC繞組N3上產生3+、1-的反向感應電動勢，D2二極管正向?qū)?IC的供電是由圖10，由VCC繞組N3供電，同時VCC繞組N3對啟動電容進行充。

　　反激式電路原理也可以簡單的理解，初級導通，緒存能量，次級關斷。初級關斷，次級導通，釋放能

　　2、原理圖分析

　　2、1反激式電路圖原邊反饋電路和副邊反饋電路。

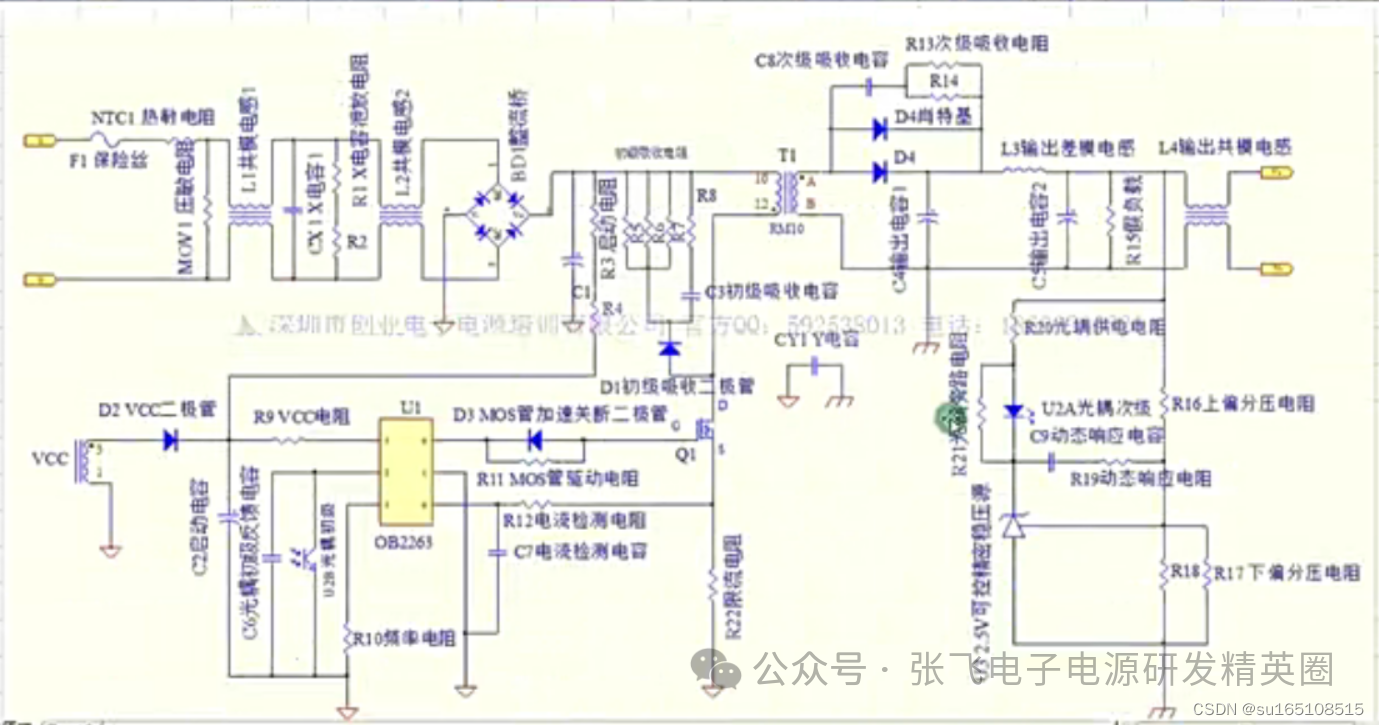

　　2、2如圖3，是常用的副邊反饋電路，我們就來對這個電路坐具體分析

　　2、3 交流輸入到整流橋

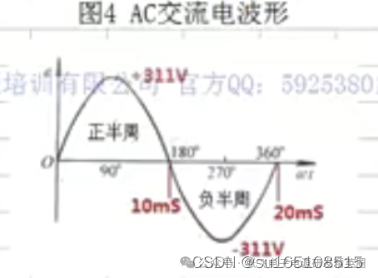

　　如圖4，因為AC交流電的波形是正弦波，半個周期內，L線電壓會高于N線電壓，另外半個周期，L線電壓會低于N線電壓。

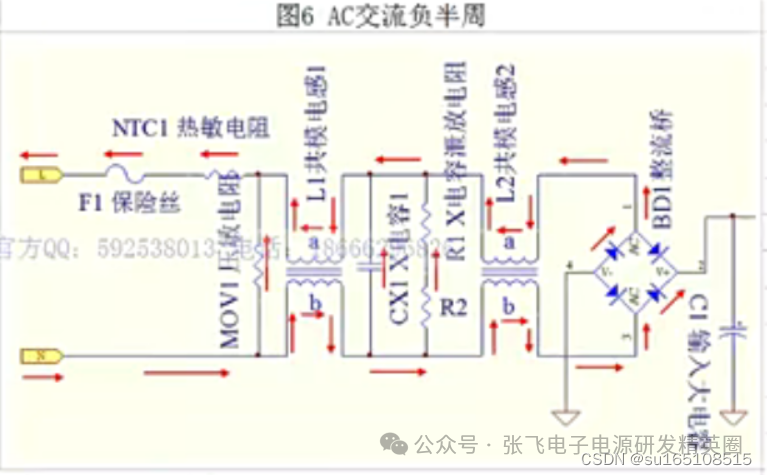

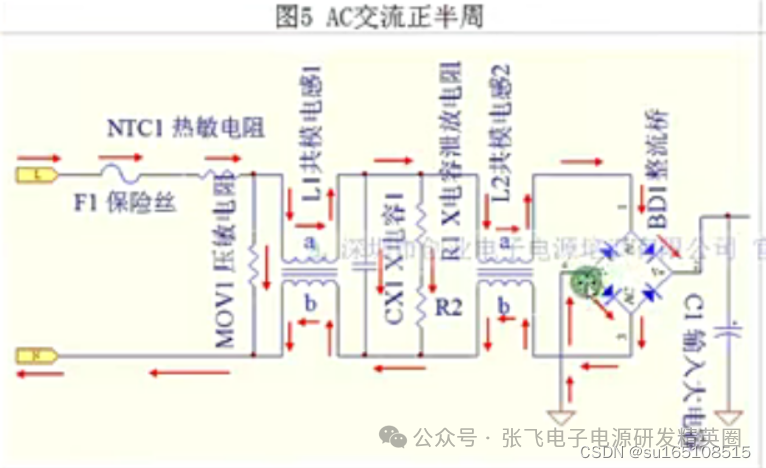

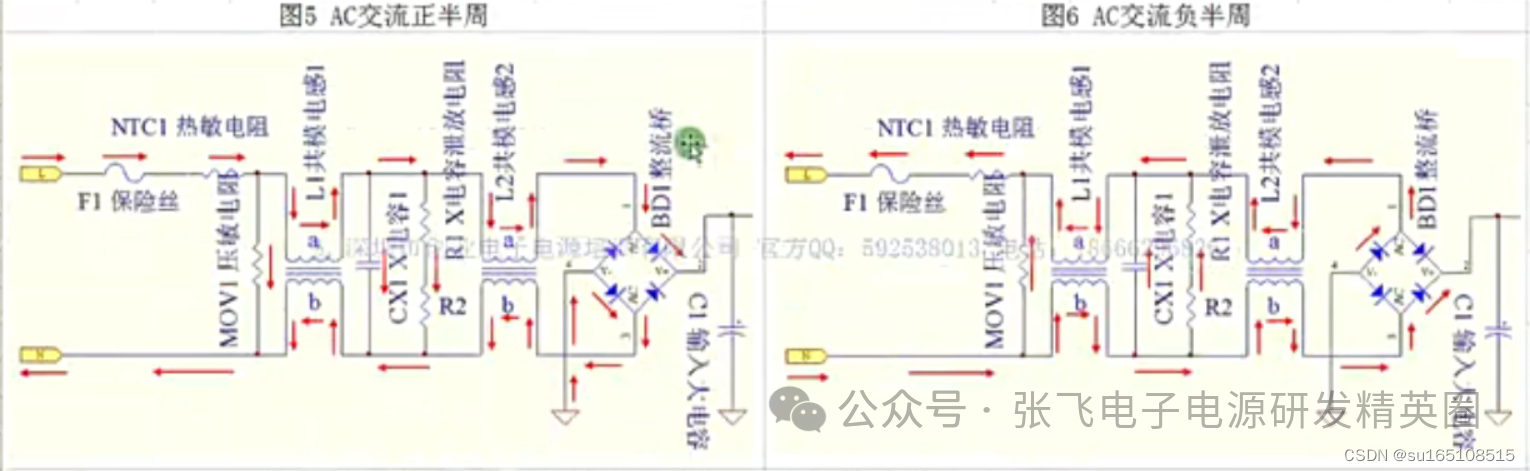

　　如圖5，圖6，紅色箭頭所示，分別為AC交流電的正半周、負半周電流流向。

　　F1 當電路不正常的時候，有大電流產生時，先會燒壞保險絲，從而保護整個后級電路.

　　NTC1 避免開機瞬間，防浪涌電流沖擊，保護后級電路。

　　MOV1 抑制浪涌電壓，另外配合前端的保險絲一起，起到防雷擊的作用，保護后級電路。

　　L1、L2 濾波，濾同時加在L、N線的共模干擾信號，EMI測試時，過傳導干擾測試用。

　　CX1, 濾波，濾L、N線之間的差模于擾信號，EMII測試時，過傳導干擾測試用。

　　R1、R2 當輸入插頭拔掉時，釋放CX1電容儲存的電能。

　　BD1 整流，把輸入交流電壓變成直流電壓。

　　2、4 初級主回路 MOS管導通關斷

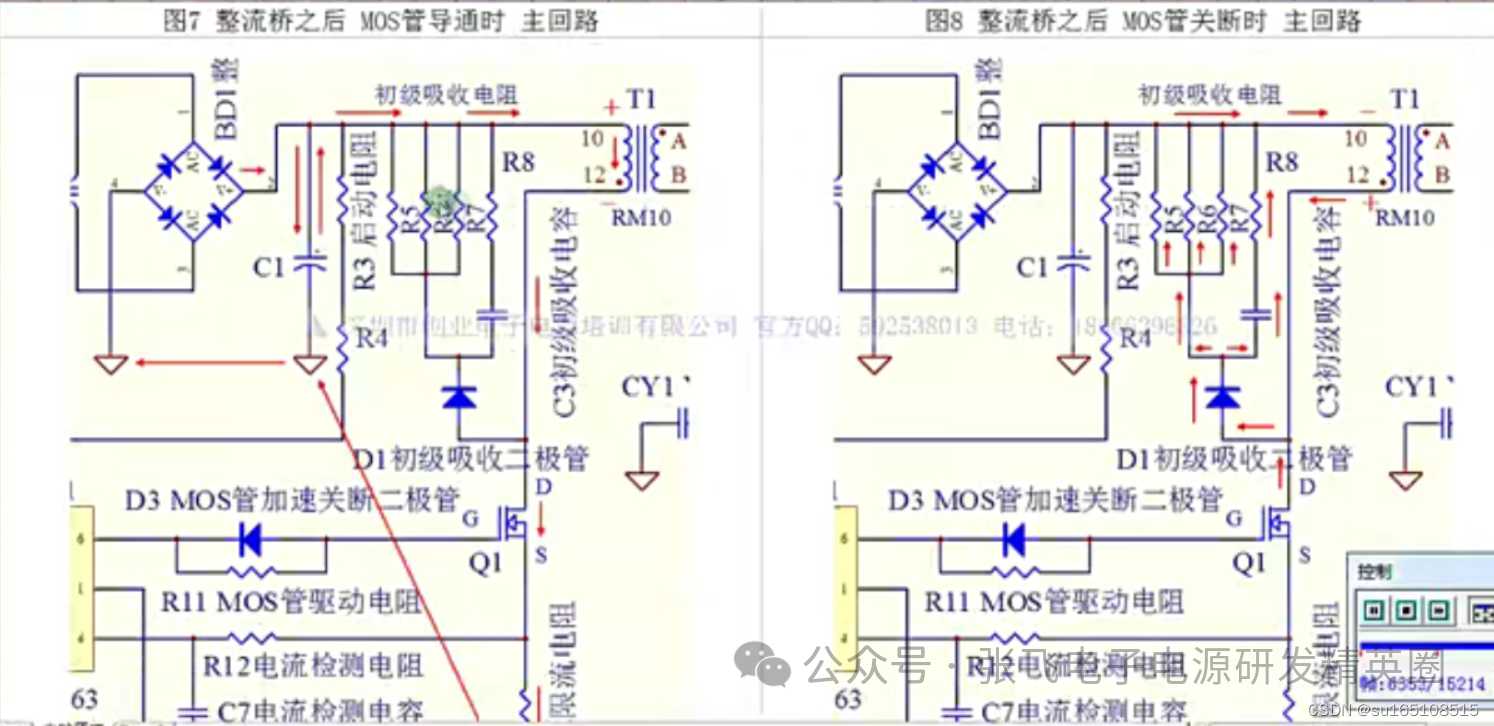

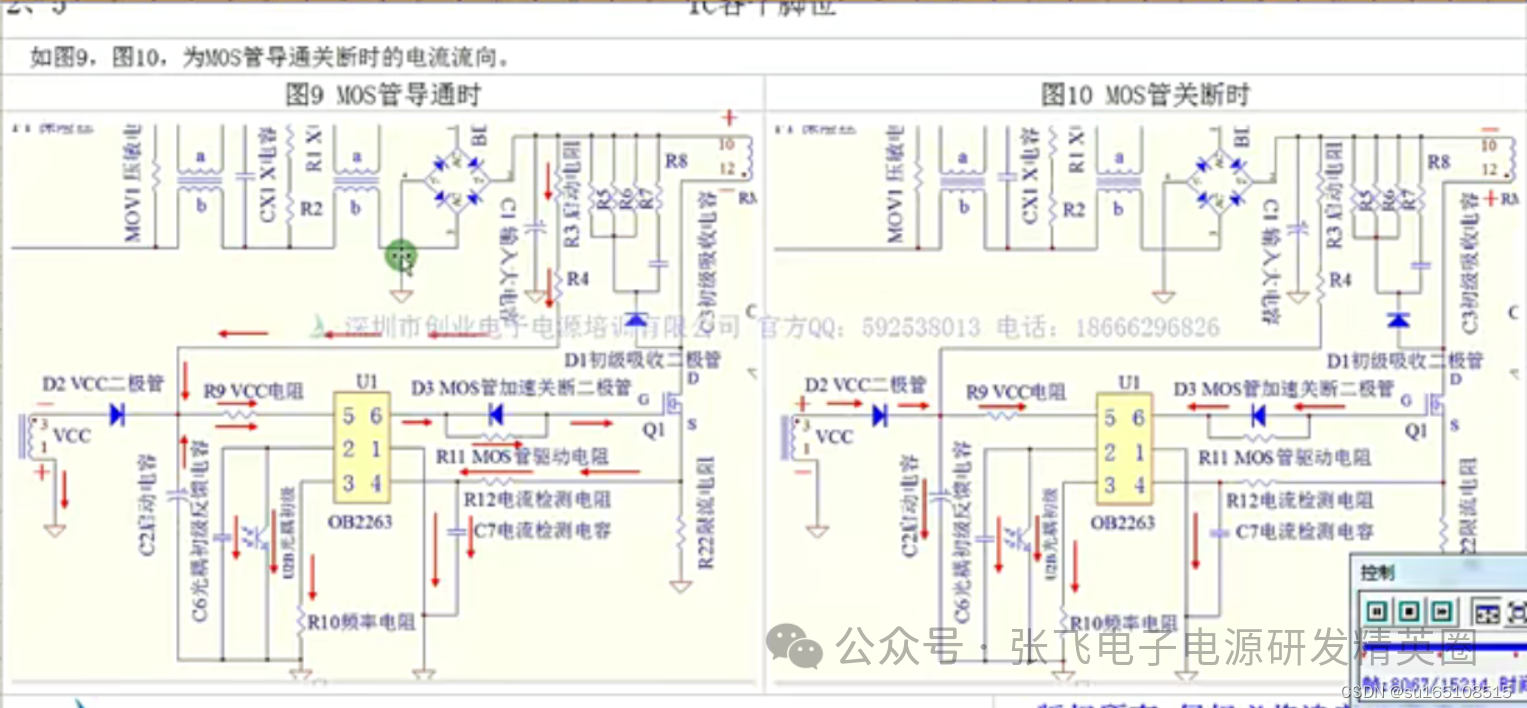

　　如圖7，圖8，為M0S管導通關斷時的電流流向。

　　C1 整流后，儲能,濾波。

　　Q1 過IC6腳Pw波驅動，實現開關作用。

　　R22 限流電阻，MOs管導通的時候，通過檢測R22上的電壓，進入到IC4腳，跟IC內部的閥值電壓進行比較，來控制過流點。

　　D1 給OS管關斷時產生的尖峰電壓提供一個釋放通路。

　　R5、R6、R7 吸收MOs管關斷時產生的尖峰電壓，用來消耗能量-

　　C3 因為該電容容值比較小，容抗比較大，能用來抑制MOS管關斷時產生的瞬態高壓。經常還會串一個電阻R8，
