今天接觸了一下LLC諧振電路。LLC諧振電路中，主要分為半橋諧振和全橋諧振。而副邊分為不可控整流和同步整流。全橋是指H橋，具有4個可控開關。半橋是只有H橋的一般，只有2個可控開關。同步整流主要是指，都用內置二極管的MOS管替代二極管。二極管普遍具有0.7V或者0.3V的標準導通壓降，電流增大，導通壓降也會隨著增大。而MOS管，導通電阻是毫歐等級的，導通壓降等于電流乘以導通電阻，很小。用同步整流的方式，可降低二極管損耗、提高電源轉換效率。

　　1、半橋LLC諧振電路

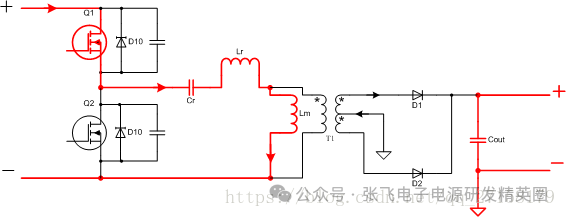

　　半橋LLC諧振電路拓?fù)浣Y(jié)構如下：

　　電路中，可控MOS管Q1和Q2串聯，組成半橋。每個MOS管，都內置有方向并聯二極管、同時在漏極和源極有一個等效電容(其實高頻特性下，MOS管的每個引腳之間都有一個等效電容)。電容Cr和電感Lr、和變壓器T1的原邊電感Lm構成了一個LLC諧振電路。變壓器T1的副邊，經過二極管D1和二極管D2，整流后得到為負載供電。電容Cout主要起濾波作用。

　　諧振原理：

　　可得到

　　繪制出傳遞函數的波特圖。

　　MATLAB中運行：

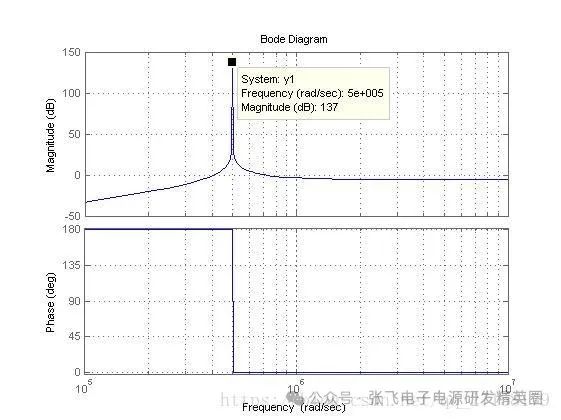

　　可得到下面的波特圖：

　　可見在諧振頻率點處，LLC的增益達到了137dB。只有在諧振點附近，增益為正數。離諧振點較遠的頻率都有抑制作用。因次，控制半橋的可控管，LLC電路工作在諧振點，電路輸出最有最大電壓;若控制半橋的可控硅，讓LLC電路工作頻率遠離諧振點，可讓LLC輸出的電壓降低。

　　波特圖中橫軸是角頻率，諧振頻率處角頻率是5e5，頻率為角頻率除以2pi，即約80KHz。

　　1.1 半橋LLC諧振電路的工作模態

　　設Lr、Lm、Cr諧振的頻率為，則fm，則

　　設Lr和Cr的諧振頻率為fr，則

　　用PWM波控制LLC中的半橋，通常使用占空比為50%的PWM波。采用改變頻率的方式，控制LLC的輸出電壓。

　　設開關頻率為fs。LLC電路分為三種情況。第一種是fmfr。

　　以fm

　　半橋LLC諧振電路的工作模態

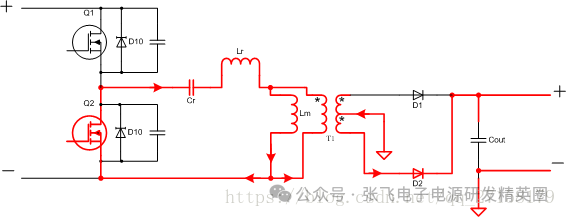

　　工作模態1

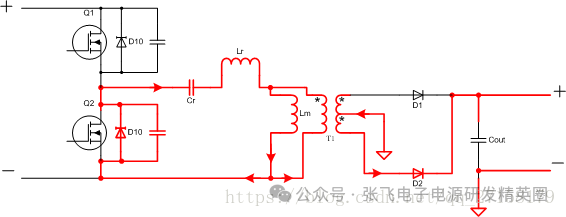

　　工作模態2

　　工作模態3

　　工作模態4

　　工作模態5

　　1.2 電路仿真

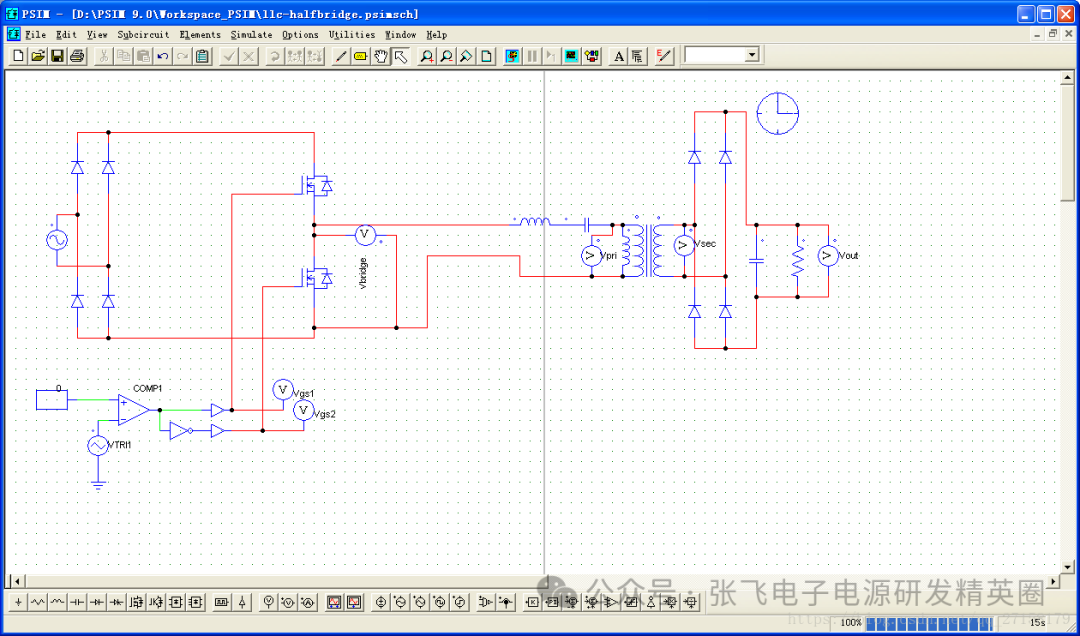

　　在PSIM軟件中對電路進行了仿真。

　　仿真步長Time step = 1e-7;仿真總時間total time = 0.1;

　　LLC中，Lr=20uH;Lm=20uH;Cr=0.1uF;負載側濾波電容Cout=4700uF;負載電阻為120歐姆。

　　閉環控制比較難仿真，邏輯較復雜因此，先做開環控制的仿真。通過自行改變?nèi)遣ǖ念l率，觀察輸出電壓的變化。

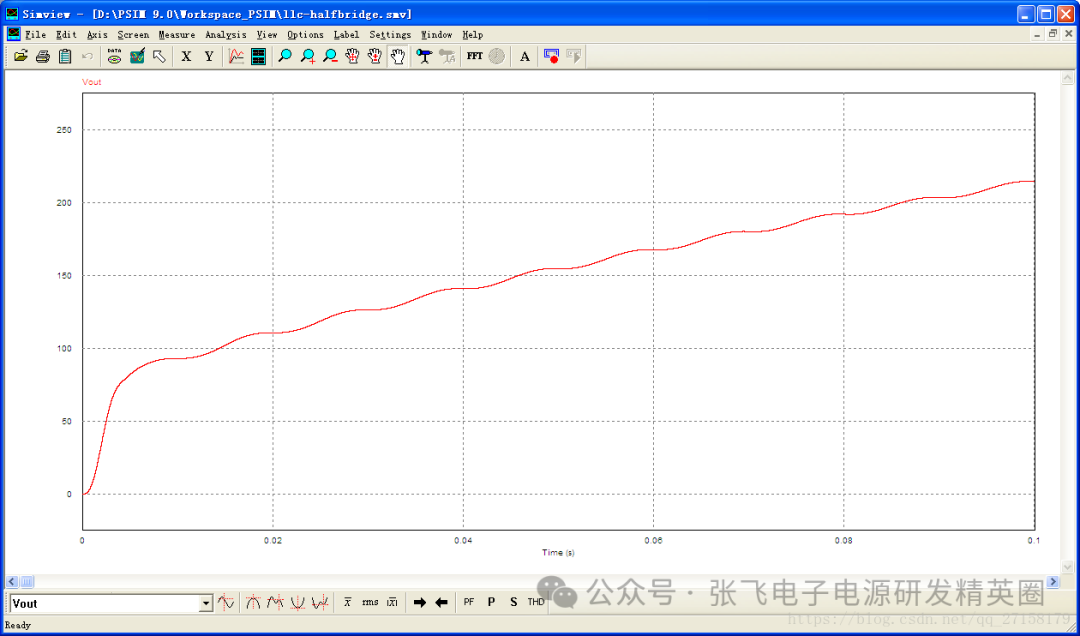

　　Fs=80K：

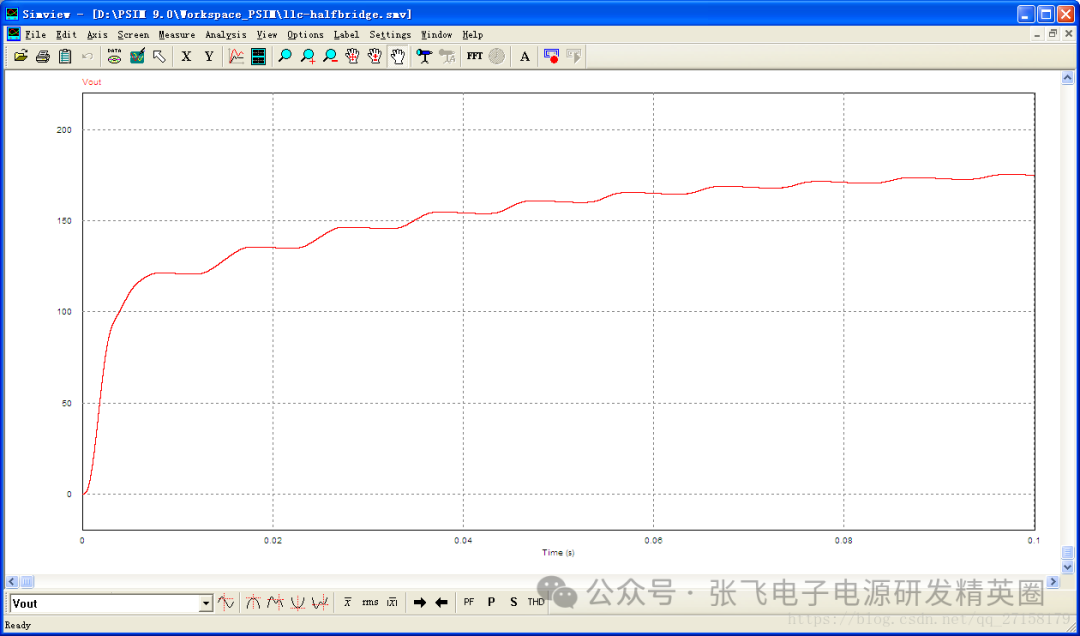

　　Fs=100KHz：

　　Fs = 112539Hz:

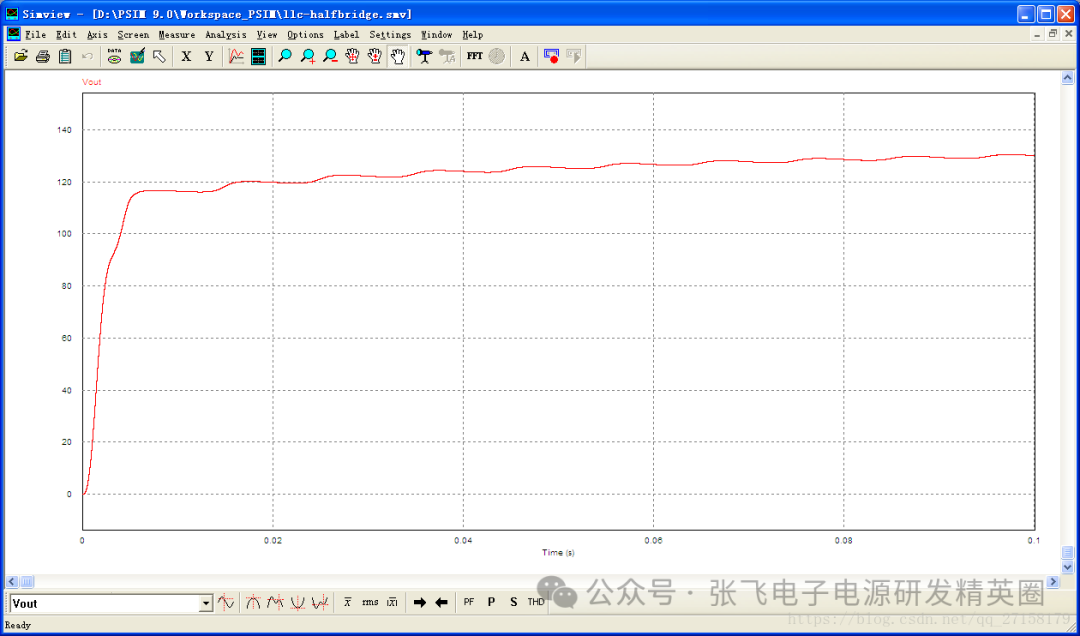

　　Fs=130KHz：

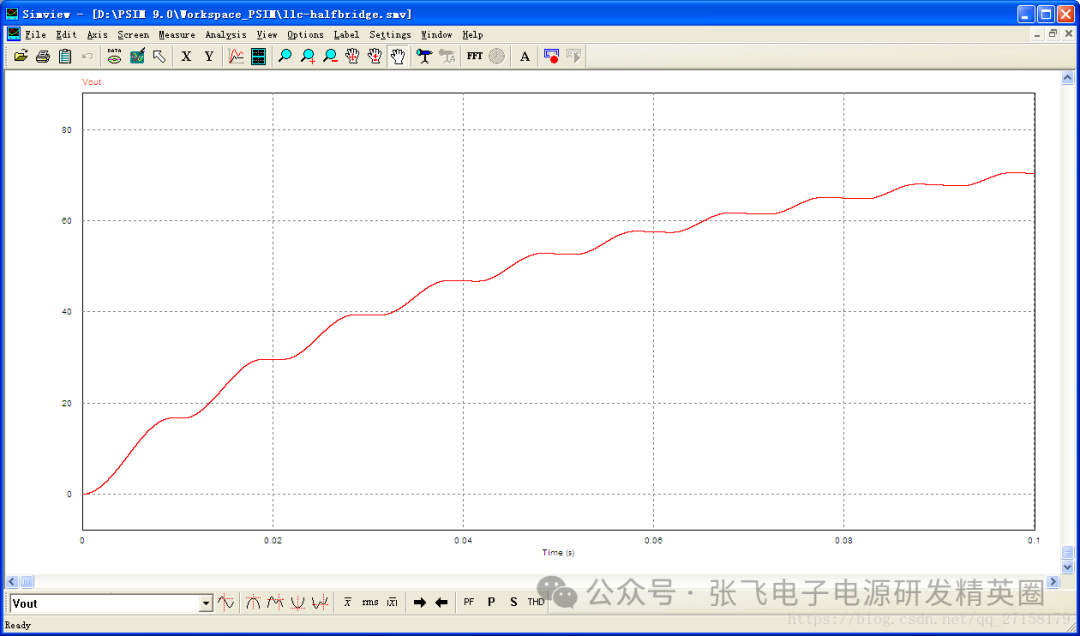

　　Fs=160KHz

　　仿真結果顯示，三角載波由80KHz上升到160K，輸出電壓呈現下降趨勢。
