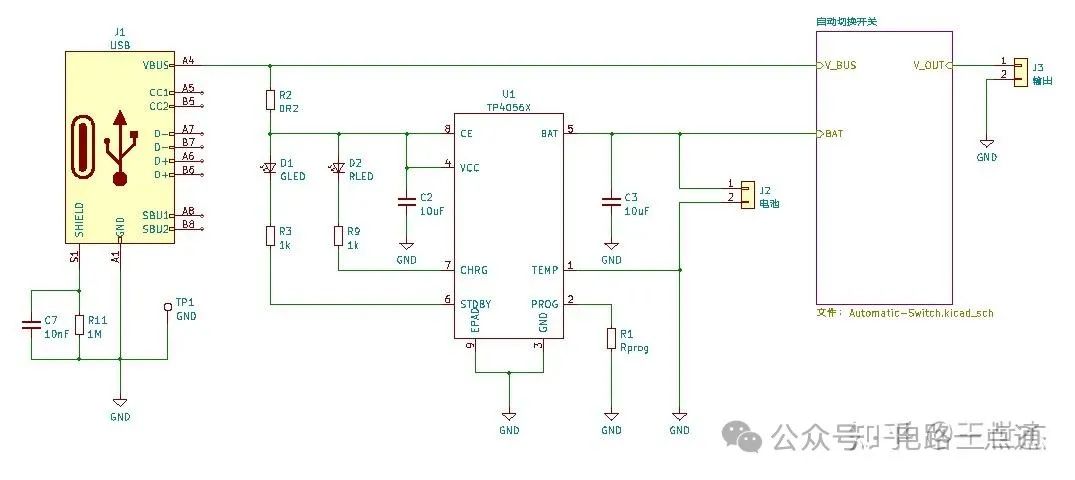

鋰電池邊充邊放自動切換和升壓電路測試做了好幾個版本，最開始的版本，充電 IC 為性價比非常高的 TP4056X，很便宜，很容易買到，國產的無假。因為之前已經給公司的腦電放大器充電做過開發測試板，所以自己做的時候也是直接上手，充電部分的電路和數據表上參考設計沒有什么差異。

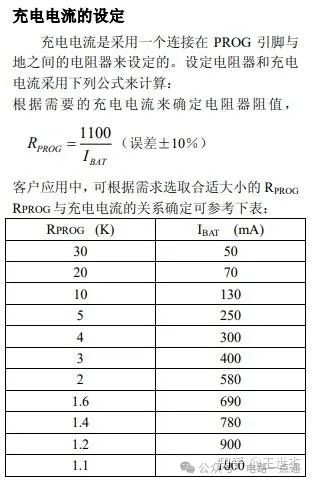

　　R1 用來控制充電電流，具體可參照下表。一般邊充邊放如果充電器為 5V1A，可以設置為 500mA 左右，這樣基本可以滿足充電和使用，電池容量在 1000~2000mAH 以內。我在實驗中的參數為 2.2k。

　　自動切換使用了三個 MOS 管來實現：

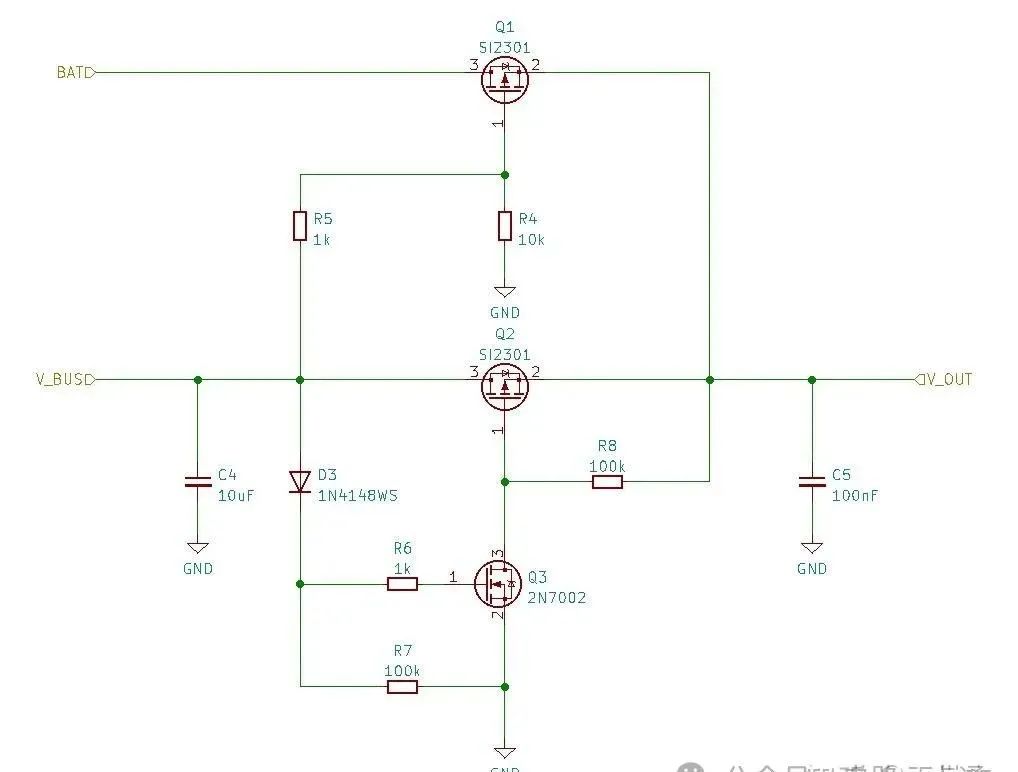

　　Q1/Q2 為 P-MOS，作為兩路電源的開關閥，Q3 為 N-MOS，用來控制 Q2。默認情況下，Q1 的 G 引腳通過 R4 下拉至低電位，D/S 導通，R8 將 Q2 的 G 引腳上拉，Q2 截止，由電池供電。當外部電源 V_BUS 接通時，Q1 G為高電位，D/S 截止，電池停止供電，Q3 被接通，將 Q2 的 G 引腳下拉至低電位，Q2 導通。

　　此電路的優點是外部供電時壓降很小，可以忽略不計，缺點是電路過于復雜，布局上占用空間比較大。V_BUS 電壓一定要高于電池電壓，否則不工作。如果用 USB 5V 供電，電池電壓最高為 4.2V，既然電池最高電壓可以正常供電，那么保持外部電源電壓意義就不大，所以這個實驗性的電路雖然在性能上有不錯的表現，但實際使用卻沒有太大必要。
