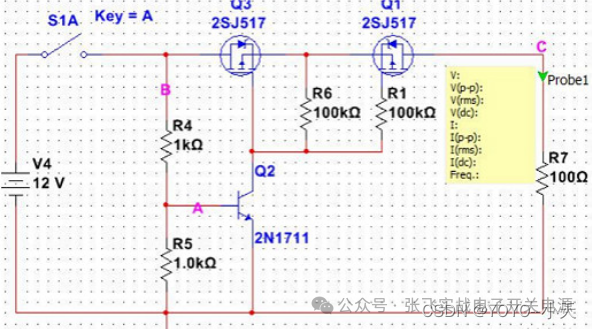

MOS管防倒灌電路設計如下圖所示：在某些應用中，如電池充電電路中，B點是充電器接口，C點是電池接口，為了防止充電器拔掉時，電池電壓出現在充電接口。

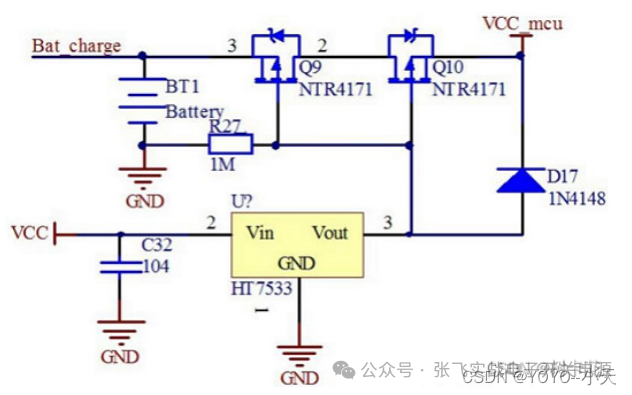

　　(Q1、Q2、Q3共同組成防倒灌電路)注意Q3的DS反向接于電路，這樣做是防止MOS的體=極管對電路產生的影響(如果Q3按常規(guī)方式接在電路中，C點接電源則會在B點出現電壓用電壓)

　　電源自動切換

　　防倒灌電路設計

　　Oring電路介紹

　　Oring電路從其名字就可以知道他的功能，可以理解為單向導電電路。目前Oring電路應用于很多場合，他的作用就是保證各個單體電源互相獨立、不出現反灌現象，其中最常見的就是應用于均流電路中。

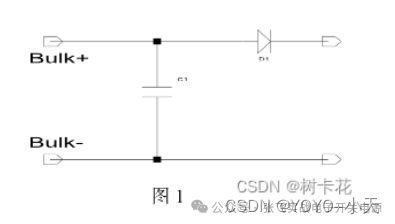

　　二極管由于本身具有單向導電性，所以他就是天然的Oring電路。最基本的Oring電路就是在輸出端加一個二極管，如圖1，根據此單體電源的輸出電流和系統(tǒng)中連接在此單體電源輸出端口可能出現的最高電壓選擇二極管。

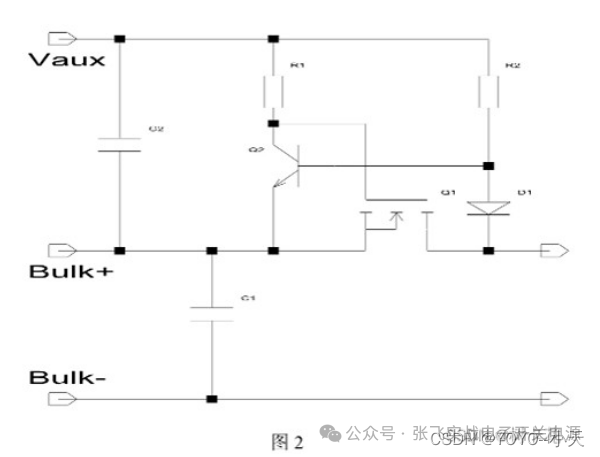

　　由于二極管的正向壓降比較大，當輸出電流很大時(如100A)，圖1中的二極管Oring電路的損耗就非常大(70W左右)，顯然不適用于大電流Oring，這時就要應用Mos管的Oring電路，稍微復雜一點，如圖2(最基本的Mos管Oring電路)

　　由于Mos管可以看作是一個開關管并一個體二極管，控制此Mos管當無輸出電流時關斷開關管、由體二極管去阻斷，有輸出出電流時使開關管導通，從而可以保證單向導電同時也減少正向導通時發(fā)生的損耗。

　　圖2與圖1相比需要一個額外的輔助電壓。(在一些情況下可以把Oring電路放在輸出負端，同時用輸出電壓作為輔助電壓)。此電路的關鍵因素之一是如何正確、恰當的去控制Mos管的開關。而嚴格的講圖2中電路一般是不能勝任的，因為Q2的BE結電壓與D1的導通壓降一般不相等，如何保證他們的電壓相等，從而使Mos管恰當的開關呢，圖3就是改進后的電路。

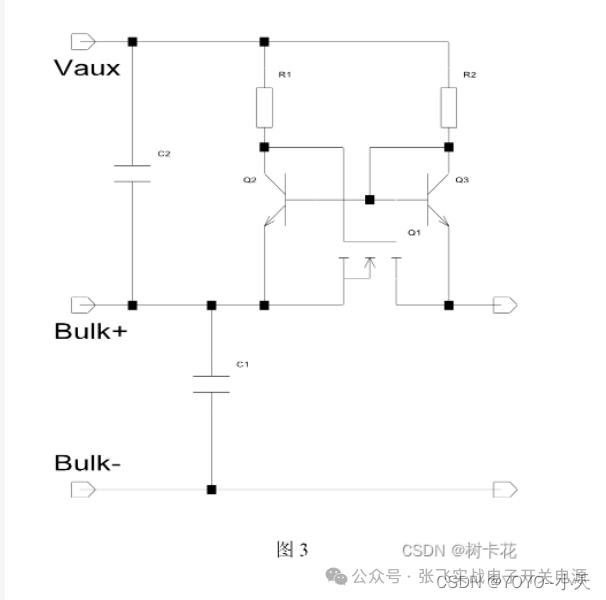

　　圖三中Q2，Q3是同樣的管子，這樣就可以保證兩電壓是基本相等，或者選用集成此兩個三極管的器件，這樣就幾乎相等了，從而可以保證可以恰當的開關。此電路也經常見于很多產品中。

　　圖3是個基本成熟的電路，但是如果考慮管子的高可靠性，又需要加一些額外的電路，圖4就是一個經常用的電路。

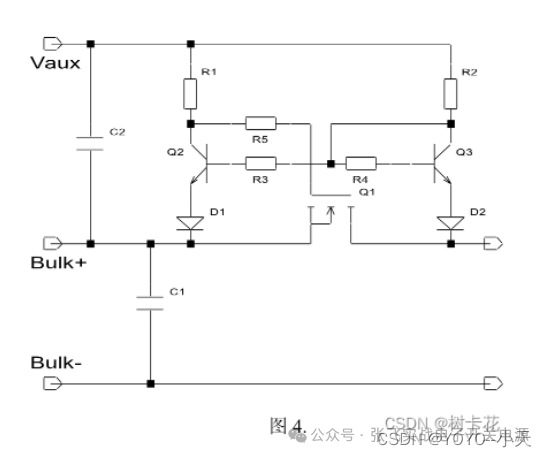

　　圖4的電路基本就是一個非?？煽康腛ring電路了，R1，R2可在具體的電路中折中選擇，因為如果取值太大會提高效率，但是當外界有反高壓時會反灌進去一些電流，取值太小又會降低效率。為了避專利和其他一些特殊地方的用途，圖4的電路經常還要做一些變化。
