半橋LLC諧振工作原理及模態分析

發布時間：2024-11-19作者：admin點擊：69

　　前言：本文參考半橋LLC諧振轉換器工作原理并結合自己想法整理而成，本人在查找一些AC-DC開關電源方面的知識時，沒有在國內網站找到很詳細的介紹半全橋的拓?fù)湟约肮ぷ髟斫榻B，于是打算自己在學習過程中自己寫一篇比較詳細的介紹做參考。作為一個初學AC-DC電源的工程師，在整理和學習的過程中難免有一些疏忽和錯誤，如發現問題，歡迎大家在評論區指出和討論。

　　1、半橋LLC拓?fù)?/p>

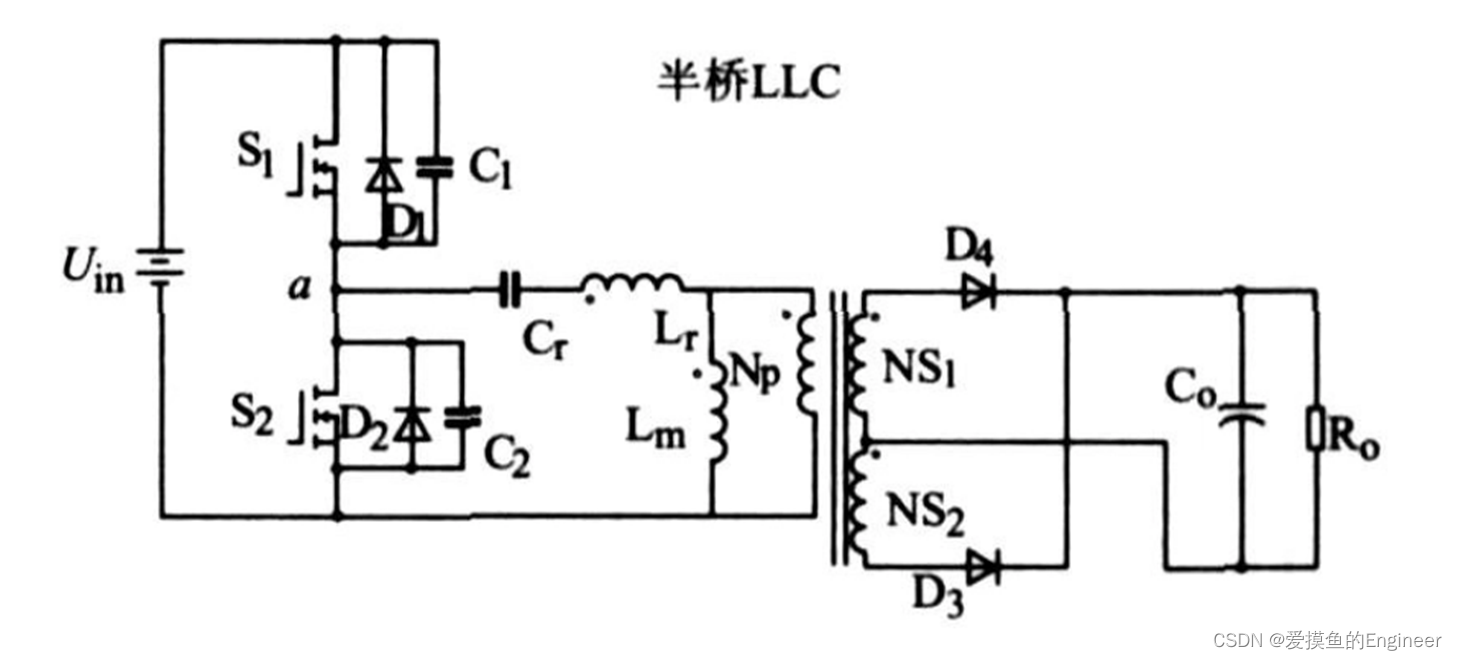

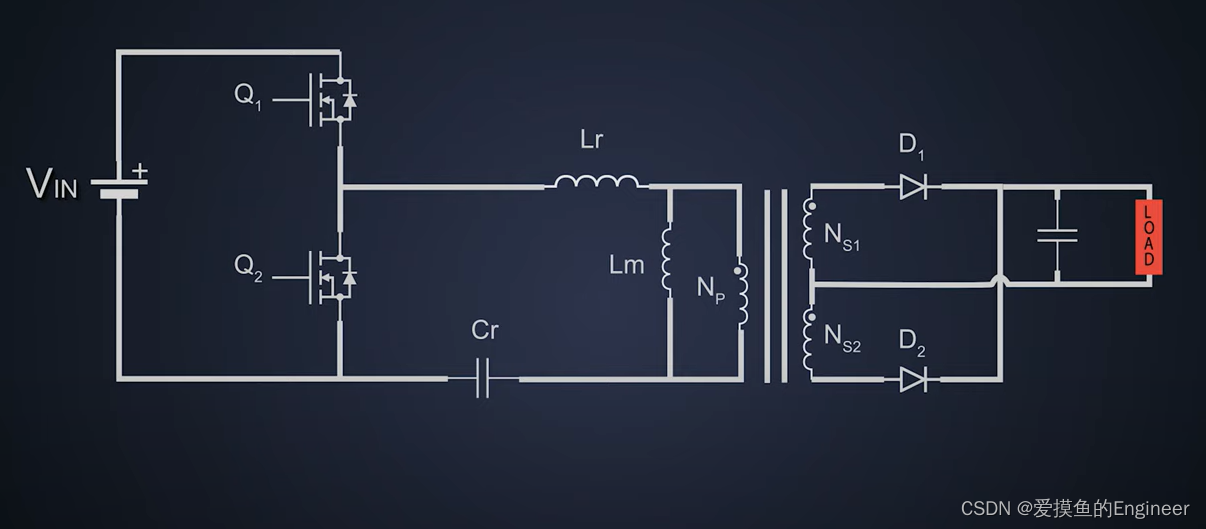

　　如圖是半橋LLC諧振拓?fù)浣Y(jié)構原理圖，Vin為直流電(由AC電壓整流而來)，Q1,Q2組成半橋網絡(Q1,Q2內的寄生電容假設為C1,C2)，Lr、Cr分別為諧振電感、諧振電容，Lm為勵磁電感。Np，NS1，NS2為變壓器原副邊，D1、D2為整流二極管，Cout為輸出電容。

　　2、半橋LLC電路工作模態

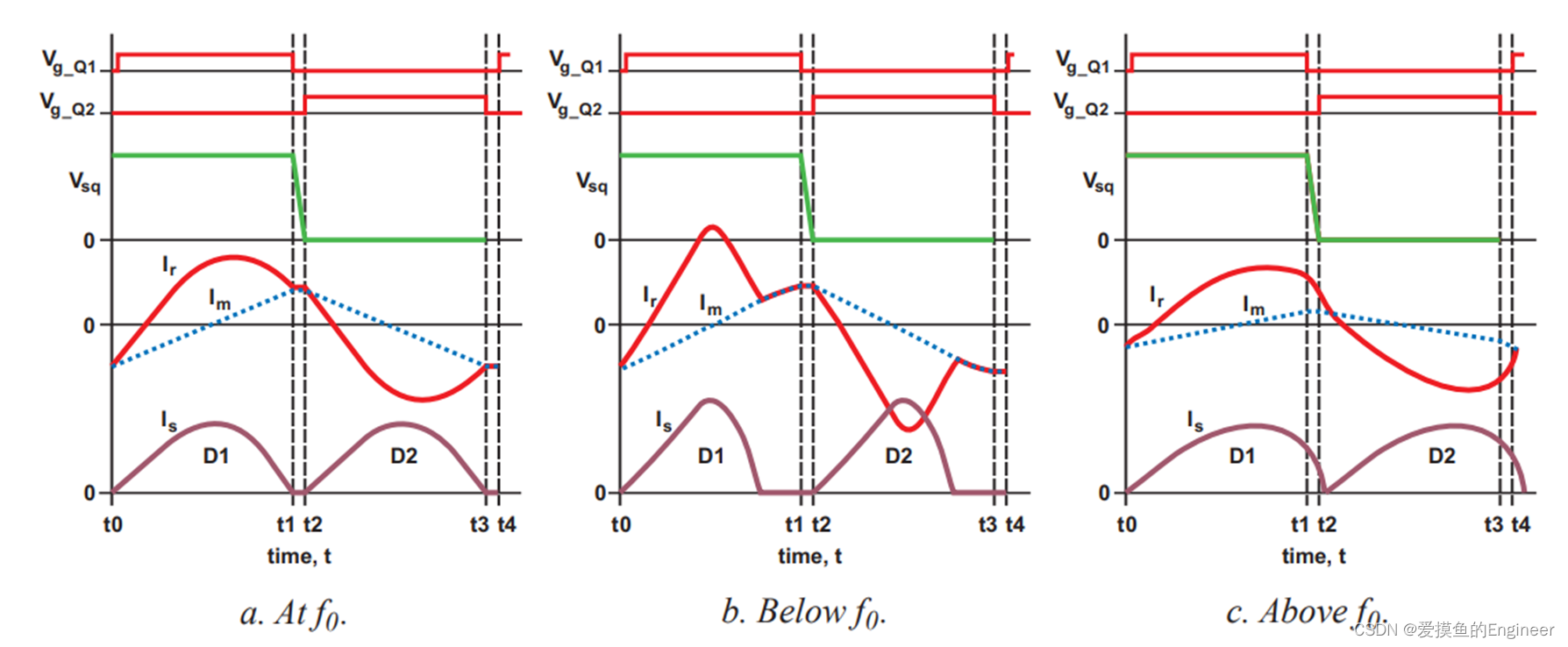

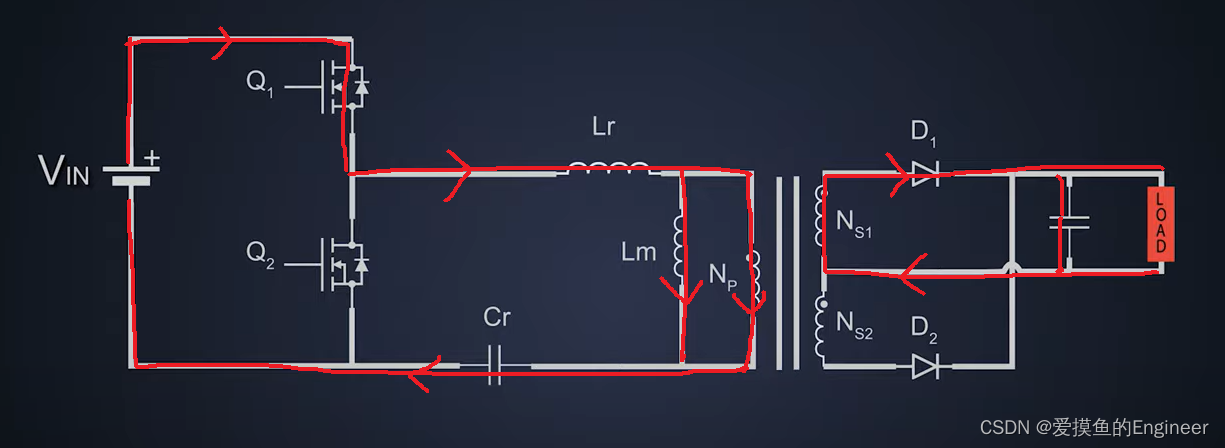

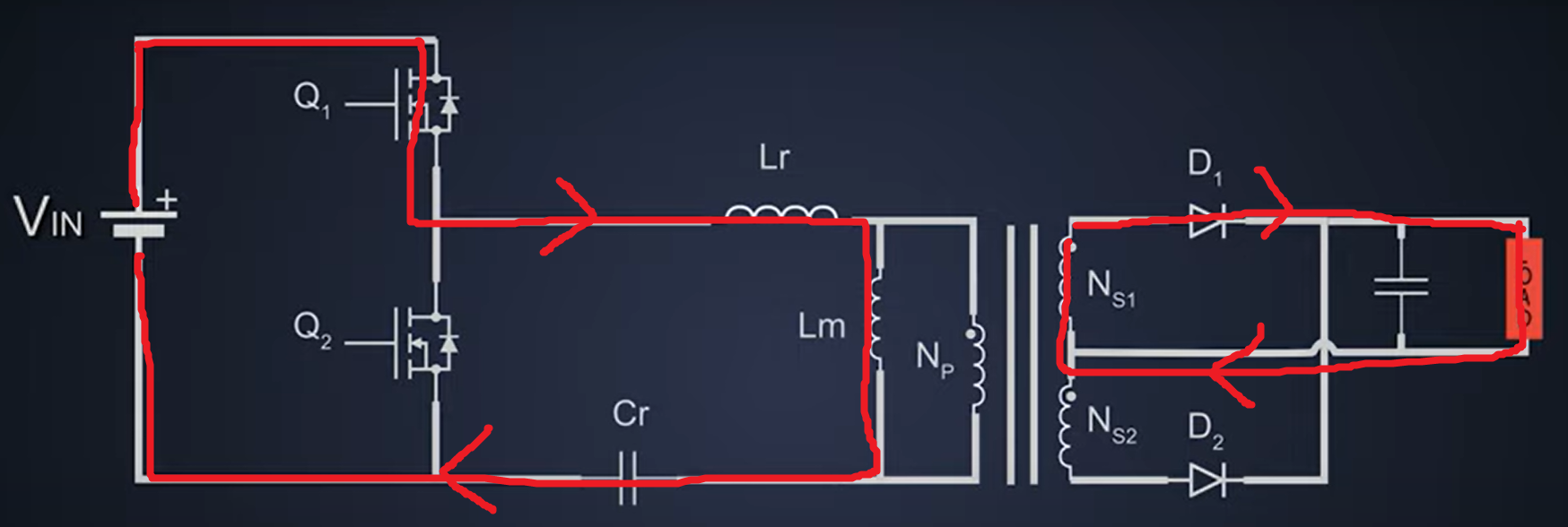

　　模態1：Q1開通，Q2關斷，原邊通過Q1、LLC形成回路，副邊通過D1供能，副邊電流逐漸增加，此時Lm儲存能量。

　　模態2：當副邊電路逐漸增大達到峰值，Np不在有電流流過，此時Load由NS1以及Cout供能。原邊繼續為Lm，Cr儲能。

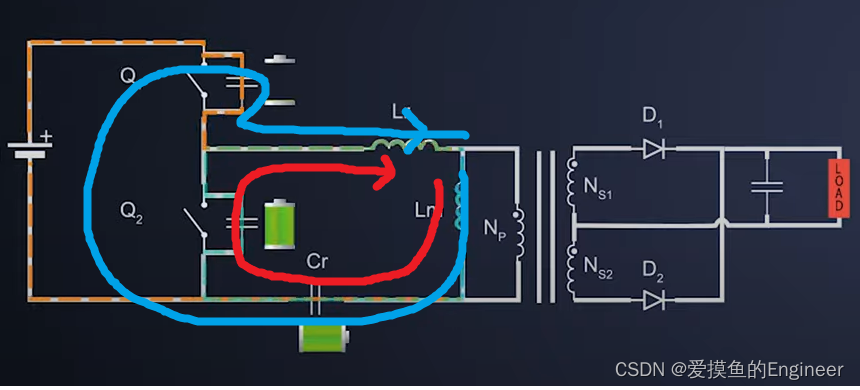

　　模態3：Q1，Q2均關斷，勵磁電流會繼續通過MOS管的寄生電容形成回路，如下圖所示，對C1電容充電，C2電容放電(將Q2兩端電壓降為0，為ZVS導通創造條件)。副邊無變化。

　　模態4：當對C1、C2充放電完成后，勵磁電流將繼續通過Q2寄生二極管形成回路，直至Q2導通。

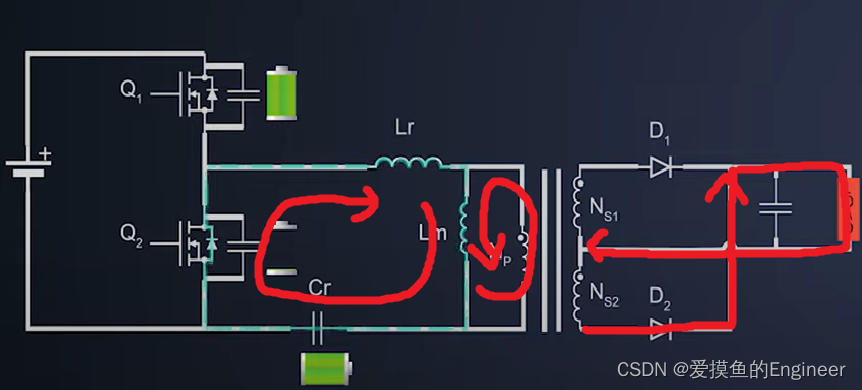

　　模態5：Q2導通，Q1關閉，Lm上的能量(儲存的磁能轉化為電能)形成兩條回路，副邊D2導通，為負載供電，電流逐漸增大。

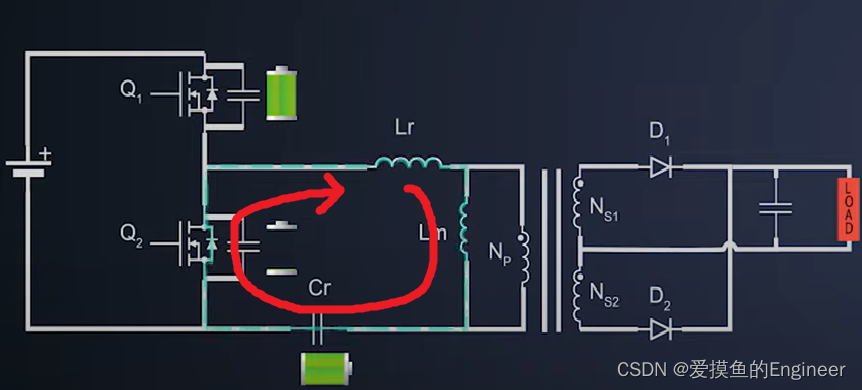

　　模態6：勵磁電感Lm電流逐漸減小(副邊電流隨之減小至0)，當Np電流大于Lm電流時，電流將反向?yàn)镃1放電，C2充電(為Q1的ZVS開關創造條件)。

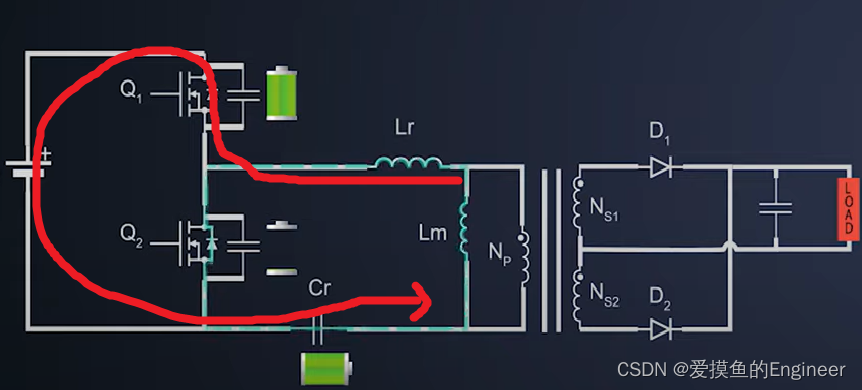

　　模態7：C1,C2充放電完成后，電流將通過Q1寄生二極管形成回路。

　　模態8：此時重新回到Q1導通，Q2關閉的狀態，半橋LLC諧振的工作狀態走完一個周期。

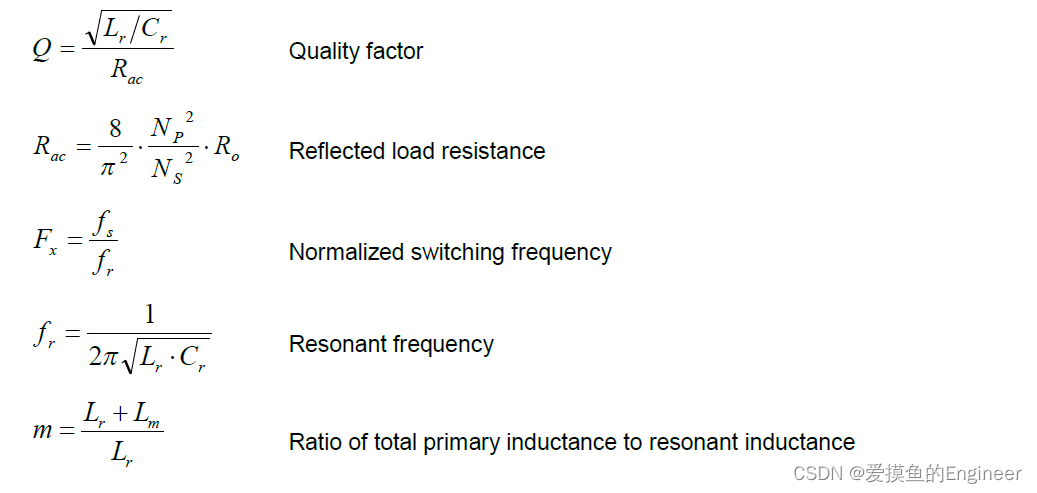

　　3、半橋LLC諧振的工作原理

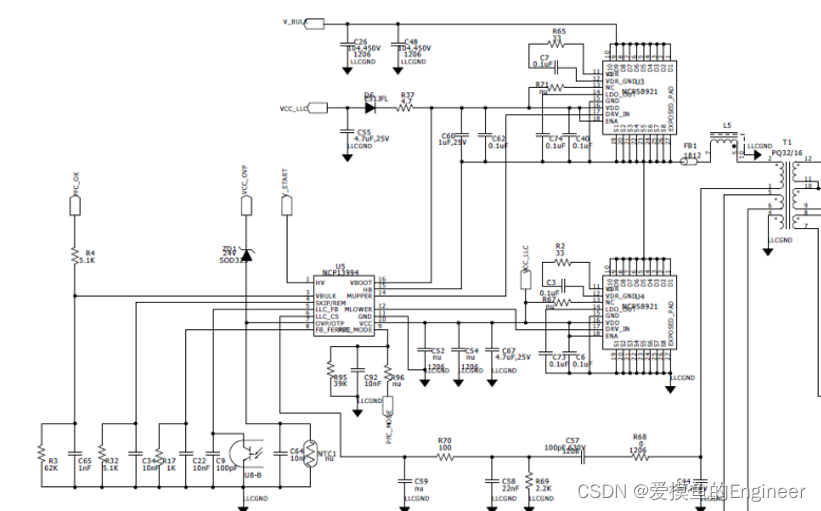

　　半橋即兩個由controller(IC)控制的MOS管，LLC及由Lr,Cr,Lm構成的諧振網絡。半橋LLC主要的工作原理即為通過不斷開關Q1,Q2為副邊供能，LLC網絡主要作用為在開關電源工作時諧振，實現ZVS(Zero Voltage Switch，零電壓導通)，提高電路的運行效率。
