【開關電源】ACDC設計_基礎知識

　　針對常用的ACDC電路設計經驗總結。內容包含國際上常見的220VAC和110VAC。

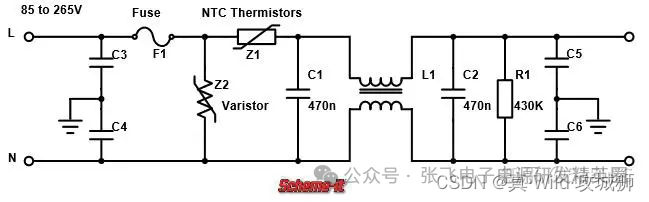

　　一、輸入部分

　　其中：

　　Z1——熱敏電阻，用于抵抗上電瞬間的雷擊浪涌;

　　Z2——壓敏電阻，是對LN的過壓保護;

　　C1——X電容，X型電容器跨接在電力線的兩個導線之間，即L-N之間。它具有抑制差模干擾的功能，通常采用金屬化薄膜技術制造，容量為微法級。X型電容器多呈方形，類似于盒子的形狀，在表面通常標有安全認證標志、耐壓值(一般為AC300V或AC275V)等信息。盡管X型電容器屬于CBB電容的一種，但并非所有CBB電容都能符合安規標準以做X型電容器。X型電容器主要用于電路中的功用包括電源跨線電路、EMI濾波和消除火花電路等，以確保電子產品符合EMC要求;

　　C3/C4——Y電容，可以抑制共模干擾，Y型電容器通常屬于陶瓷類電容器，一般以成對的形式出現，外觀多為扁圓形，呈藍色，能有效抑制共模干擾，容量為納法級。由于漏電流的限制，Y型電容的容量不能太大。Y型電容器主要適用于隔離場合，在符合IEC標準下，Y1型產品的電氣間隙最小為8.0mm，而Y2型產品的電氣間隙不低于6.3mm。作為隔離產品，必須保證安全距離足夠，以避免高壓通電時發生拉弧現象。。

　　關于熱敏電阻選型

　　鏈接: 馴服浪涌電流!NTC熱敏電阻應用中必知的三個問題

　　關于X電容和Y電容的使用

　　鏈接: X電容和Y電容解析：原理、特性和常見應用案例

　　可能還需要增加EMI濾波器

　　鏈接: 一文讀懂AC-DC轉換器選擇EMI濾波器的精髓

　　基礎知識補充：

　　AC220V指的是有效值為220V的交流電

　　具體推導這里不贅述，就是正弦波的有效值計算。

　　空載時，整流后電壓約等于電壓峰值311V(空載會持續給電容充電至峰值電壓，由于整流二極管的存在，濾波電壓會略低于輸入電壓峰值)。

　　帶載時，整流后電壓與濾波電容和負載均有關系。

　　二、整流部分

　　1.整流橋和濾波電容

　　整流橋主要選型參數：輸入電壓，最大電流，壓降，散熱

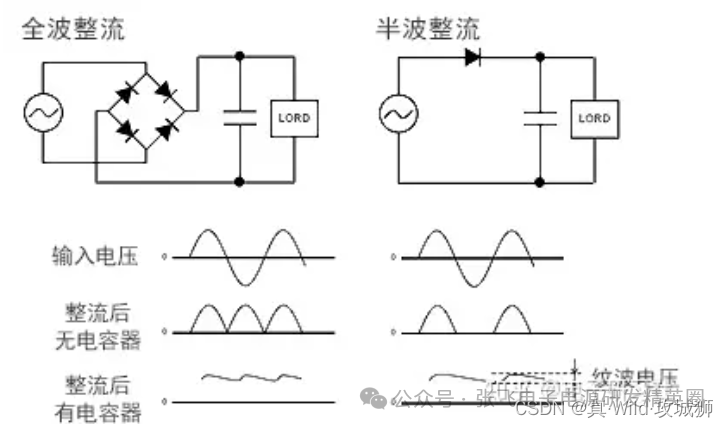

　　原理圖如下：

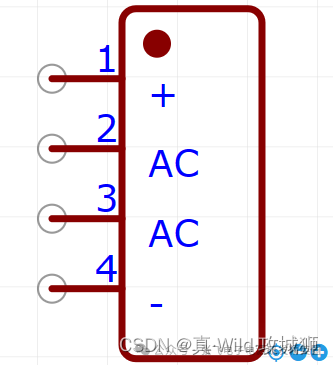

　　簡化原理圖

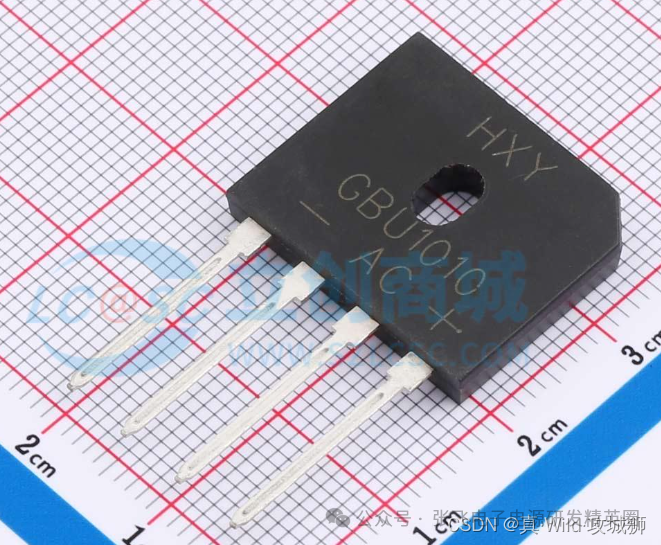

　　實物圖

　　需要注意的是，通常我們需要為整流橋準備散熱翅片，特別是在大功率用電情況下，由于二極管壓降的存在，整流橋會產生可觀的功耗。為避免器件損壞，需要增強整流橋的散熱。
