一、恒流源概述

　　恒流源是指在功率范圍內，對外輸出的電流基本是恒定的。

　　二、恒流源特點

　　不因負載(輸出電壓)變化而改變;

　　不因環境溫度變化而改變;

　　內阻為無限大 (以使其電流可以全部流出到外面);

　　能夠提供恒定電流的驅動電路即為恒流源驅動電路。

　　三、恒流源應用

　　在LED驅動電路中常見恒流源驅動。 由于在電路中給LED供電的電源電壓不同， 以及LED正向電壓的不同，為了確保LED最佳的性能和長久的工作壽命，就需要一個有效的恒流源驅動電路，而不是傳統DC/DC 的恒壓控制。通?？刹捎靡粋€(gè)電流檢測電阻反饋LED電流來實現其恒流控制，從而使LED的正向電流保持一定。

　　有時電路中給LED供電的電源是電池，通常一節鋰電池的電壓是在4.2V到3V之間變化的，如果不用恒流源，只用一個三極管來驅動LED，那么隨著電池電壓慢慢地降低，流過LED的電流也慢慢地變小，亮度也就會越來越暗。但是如果電路中是用3.3V或者5V供電，即使不用恒流源供電，也不會出現這個問題。

　　四、恒流源設計

　　1、穩壓管恒流電路

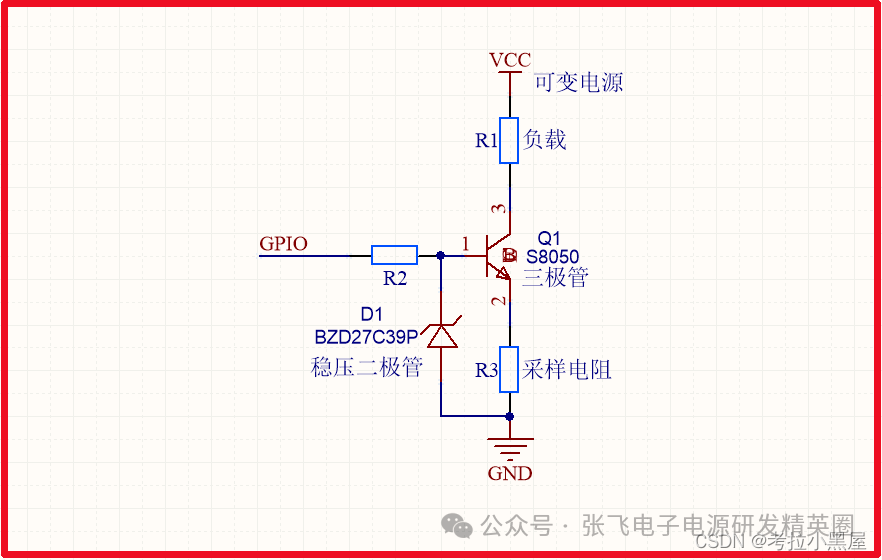

　　(1) 下圖利用穩壓二極管的穩壓特性設計的一種穩壓管恒流電路。

　　分析：穩壓二極管的恒流電路中，三極管Q1的基級電壓被限定在穩壓二極管工作的穩定電壓Uzd下，因此R3電阻的電壓等于Uzd減去三極管基級與發射級的導通壓降0.7V，即U=Uzd-0.7保持恒定不變，所以流過R3電阻的電流在VCC電源即使可變的條件下也是固定不變，即流過R1負載的電流保持不變，達到恒流的效果。

　　注意：需要根據自己所需要電流大小，選擇合適的采樣電阻以及考慮三極管和穩壓管的參數(需要考慮三極管的集電極電壓和穩壓管的穩壓值)。集電極電壓Ucmax 它是允許加在三極管集電結上的最大反向電壓。使用時不能超過這個最大值，否則集電結在過大的反向電壓作用下，形成很強的電場，使集電極反向電流急劇增加，嚴重時會導致三極管的損壞;

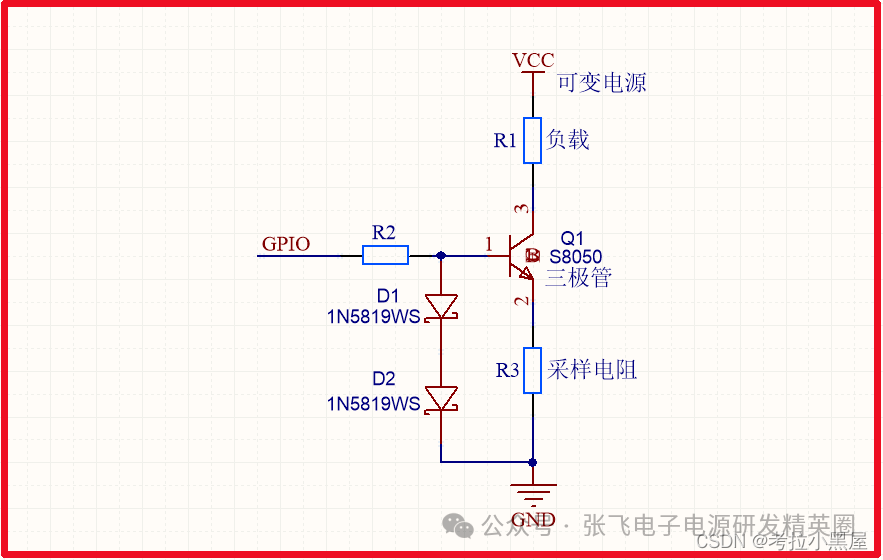

　　(2)下圖利用二極管的導通電壓為0.6~0.7V這個特性設計的一種二極管恒流電路。

　　分析：當單片機的GPIO口給高電平時，三極管Q1導通，二極管D1和D2導通(D1和D2導通壓降為0.6~0.7V)，因此R3電阻的電壓等于1.4V(D1和D2壓降之和)減去三極管基級與發射級的導通壓降0.7V，即U=0.7V保持恒定不變，所以流過R3電阻的電流在VCC電源即使可變的條件下也是固定不變，即流過R1負載的電流保持不變，達到恒流的效果。

　　注意：需要根據自己所需要電流大小，選擇合適的采樣電阻和二極管。一般二極管恒流電路相比穩壓管恒流電路功耗要偏低。

　　2、三極管恒流電路

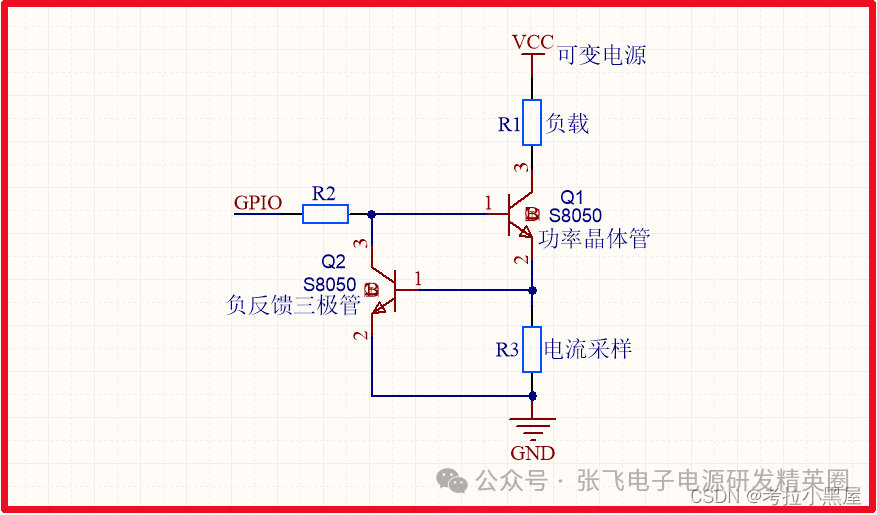

　　下圖利用Q2三極管的基級導通電壓為0.6~0.7V這個特性設計的三極管恒流源電路。

　　分析： 當GPIO口給高電平時，三極管Q1是一個NPN管，就會導通，同時Q2就會導通。當Q2三極管導通，Q1三極管基級電壓被拉低而截止，負載R1不工作，Q2沒有電流流過，Q2基極電壓下拉到地，Q2截止，Q1基極被釋放，Q1又重新導通。如此反復循環工作，最終電路中的電流穩定在0.7/R3(忽略Q1與Q2三極管的基級電流)，無論電源電壓VCC怎么變化，電流一直恒定不變。

　　注意：R3阻值根據自己需要電流的大小來選取合適的值。

　　3、運放恒流電路

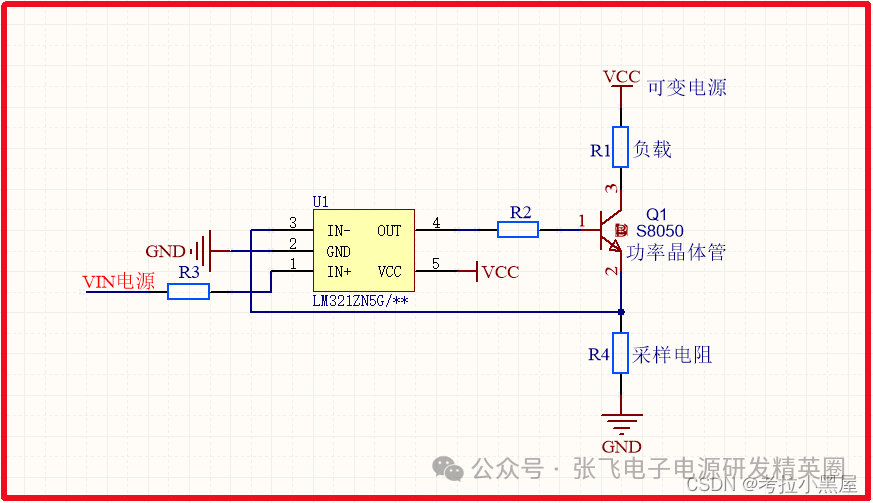

　　下圖是由運放和三極管組成的恒流源電路，電流可調。用運放設計的恒流源電路引入了反饋，相比三極管式的恒流源，運放式的恒流源有足夠的精度和可調性。

　　分析：利用運放的“虛短”特性，同相電壓=反相電壓。同時電路中反相輸入端又接一電阻R4至地。當在電阻R2輸入VIN穩定電源電壓時，電阻R4兩端的電壓也為VIN不變，因此無論外界電路如何變化，流過R4電阻的電流是不變的;同三極管恒流電路原理分析一樣，R1負載的電流等于R4電阻的電流，所以即使R1負載的電源為可變電壓電源，R1負載的電流也是保持固定不變，達到恒流的效果。

　　注意：三極管Q1為NPN類型，使用時根據實際電壓、電流的要求選擇合適的三極管，若功率大需考慮散熱的要求，做好散熱措施。

　　雖然，三極管發射極電流與集電極電流近似相等，但實際上，發射極的電流還包含了基極電流?？梢钥闯觯\(yùn)放輸出級使用三極管時，輸出電流會產生基極電流分量這一誤差。如果此時不滿足電路精度要求，可將三極管改成MOSFET管。

　　分析：分析同上，MOSFET管屬于壓控器件，柵極需要的電流很小。Iout和Is可以非常的接近，相比三極管而言，電流的精度提升了。

　　注意：運放式的恒流源雖然優點明顯，缺點也明顯。運放的VIN電源需要用戶額外提供。同時需要根據自己的需要選擇合適的運放。

　　4、LDO恒流電路

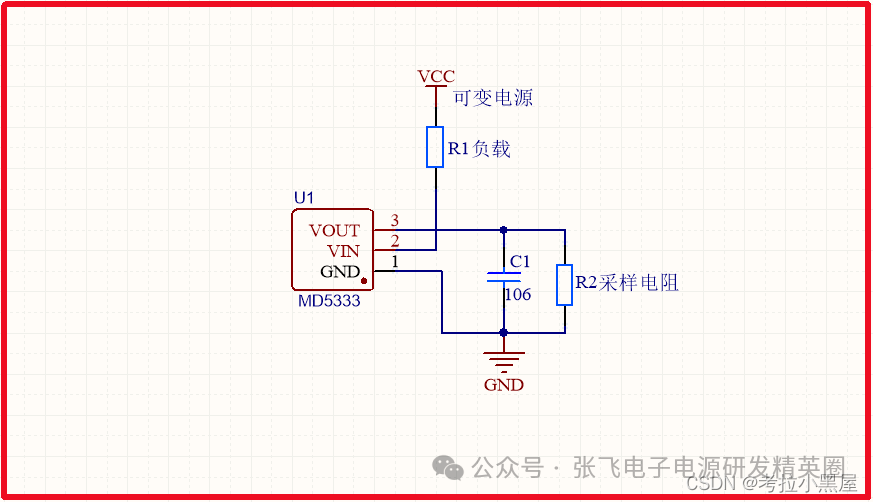

　　下圖利用LDO輸入電流等于輸出電流的特性設計的一款恒流源電路。

　　分析：通過LD0輸入電流等于輸出電流的特性，使流過負載R1的電流等于流過電阻R2的電流，電流大小為：Iout=V/R2。其中V是穩壓芯片的穩壓值。(本例中V為3.3V)

　　注意：可變電源要滿足穩壓芯片的輸入電壓范圍，否則穩壓芯片無法工作。
