TL431是一種常用的三端穩壓器，它具有高精度、低漏電流、較低的輸出雜波和較高的電壓精度等特點。而恒流源電路是一種能夠在一定負載范圍內產生恒定電流輸出的電路。將TL431用于恒流源電路中，則可以構成一種簡單、可靠、低成本的恒流源電路。但是，對于TL431恒流源電路而言，電流對其也有一定的要求，下面我們來詳細了解一下。

　　TL431內部結構

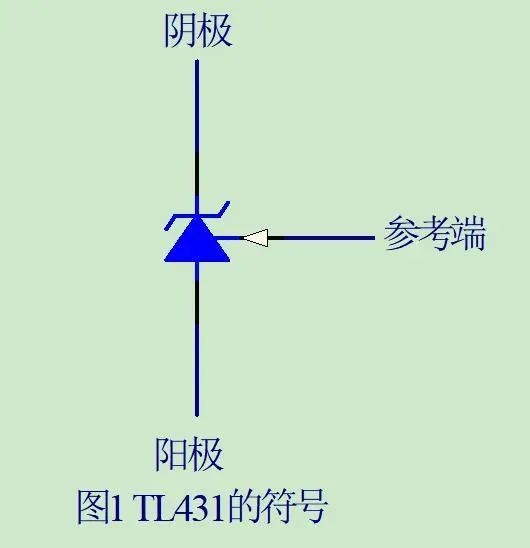

　　該器件的符號如圖1，三個引腳分別為：陰極(CATHODE)、陽極(ANODE)和參考端(REF)，參考電壓為2.5V。

　　由內部電路圖

　　一、TL431恒流源電路原理

　　TL431是一種基準電壓穩壓器，它的工作基于反饋原理，可以根據輸入電壓的變化實現對輸出電壓的穩定控制。當輸入電壓變化時，TL431會自動調節其輸出電阻來保持輸出電壓不變。

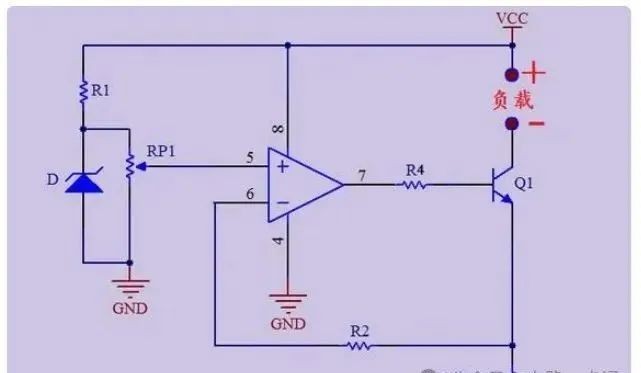

　　恒流源電路則是在TL431穩壓器的基礎上實現恒流輸出的電路，其原理圖如下所示：

在電路中，通過調節R1的電阻值，可以控制輸出的恒定電流值。具體的電路原理如下：

　　1.輸入電壓Uin進入電路，經過去耦電容C1濾波，去除高頻噪聲。

　　2.TL431穩壓器對輸入電壓進行穩壓，產生一個參考電壓Vref。根據反饋原理，通過調節TL431的輸出電阻，可以實現輸出電壓和電流的穩定控制。

　　3.通過R1電阻和R2電阻的串聯，產生參考電流Iref，它被送到TL431的參考端口。

　　4.TL431會將參考電流與外部電路中的電流進行比較，將參考電流調整為和外部電路中的電流相等，從而實現恒流輸出的控制。

　　因此，通過調節電路中的電阻，可以實現對輸出的恒定電流值的調節。

　　二、對電流的要求

　　對于TL431恒流源電路而言，電流對其有以下要求：

　　1.輸出電流范圍

　　在選擇TL431時，需要根據實際應用中的電流要求選擇合適的型號。TL431的輸出電流范圍是0.1mA-100mA，因此，恒流源電路的輸出電流范圍也應該在這個范圍內。

　　2.輸入電源電壓

　　在使用TL431恒流源電路時，需要注意其輸入電源電壓的范圍，一般情況下，輸入電源電壓應該滿足TL431的工作電壓范圍，即2.5V-36V。

　　3.電源電流

　　在使用TL431恒流源電路時，需要注意其電源電流的要求。電源需要提供穩定的電流，以保證電路的正常工作。

　　4.負載能力

　　在使用TL431恒流源電路時，還需要注意其負載能力的要求。電路需要能夠適應一定范圍內的負載變化，否則會導致電路不穩定或者輸出電流不準確。

　　總之，對于TL431恒流源電路而言，不僅需要注意電路設計中的電阻值、電容值、電源等相關參數的選擇，還需要考慮電路的可靠性、穩定性、負載能力等，盡可能地實現恒流輸出的精確性和穩定性。同時，需要注意電路在工作過程中的溫度變化和去耦電容等外部元器件對電路的影響，保證電路的正常工作穩定性。

　　TL431常用應用電路

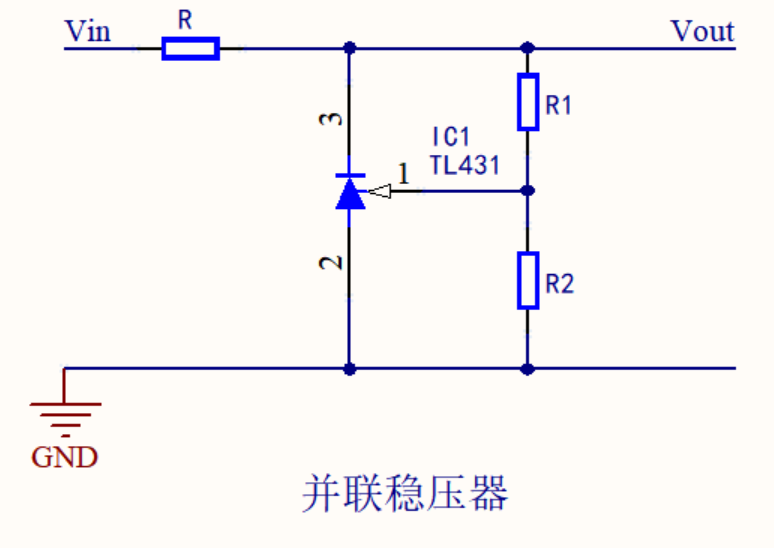

　　1、并聯穩壓器

　　這是431用得最多的電路，輸出電壓Vout=(1+R1/R2)Vref。選擇不同的R1和R2的值可以得到從2.5V到36V范圍內的任意電壓輸出，特別地，當R1=R2時，VO=5V。由于參考極輸入用的是射極跟隨器，因此具有很高的輸入阻抗，而輸入電流很小。

　　對于此電路，基本分析步驟為：

　　1)確定穩壓電壓

　　2)確定負載最大電流

　　3)根據輸入電壓Vin、穩壓電壓，限流電阻R確認TL431的工作電流(1mA~100mA)

　　4)算出限流電阻R的功率，P=(Vin-Vout)*(Vin-Vout)/R，選擇合適的電阻R

　　例如輸入電壓12V，輸出電壓為3.3V，根據TL431的Ref引腳只需要uA級的電流就看實現穩壓，因此R1和R2可選擇K級電阻，K1這里選擇15K，那么K2為47K，輸出電壓3.297V;

　　負載電流Iout假設是30mA，流過TL431的電流IKA可以按照最小值1mA計算，那么輸入電流Iin=Iout+IKA=31mA，那么電流電阻R≤(Vin-Vout)/Iin≈280Ω，可以取220歐姆，此時電阻功率P≈344mW，電阻可取3/4W的2010封裝貼片電阻。注意TL431的耗散功率，一般是350mW左右，即PD≥Iout*Vout。此種穩壓器功率較小，一般只用作基準電源，適合于寬輸入電壓或存在大的輸入電壓瞬變場合。

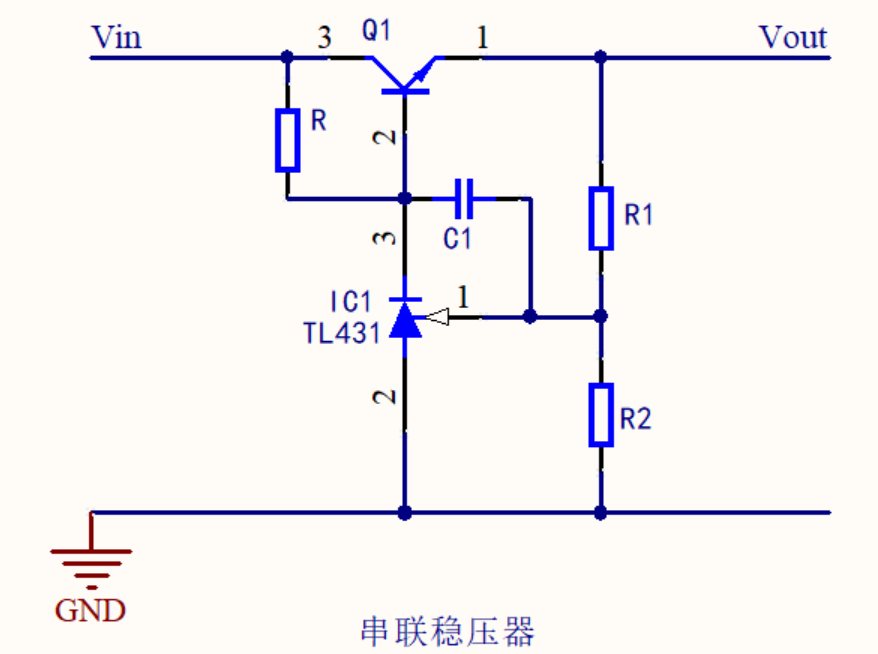

　　2、串聯穩壓器

　　串聯穩壓器可以說是并聯穩壓器的擴充，但是電流可以輸出很大(如果用大電流的復合管)，但是輸出電壓公式一樣的，Vout=(1+R1/R2)Vref，注意輸出最小值Vout(min)=Vref+Vbe。

　　R為TL431提供工作電流同時也為晶體管Q提供基極電流，C1起到補償作用，TL431耗散功率PD=Vout*(Iout/β)，其中β為晶體管放大倍數。這種基準電源適合于負載電流變化，電源電流和負載電流同時減小或者需要對基準源進行休眠或關斷的場合。

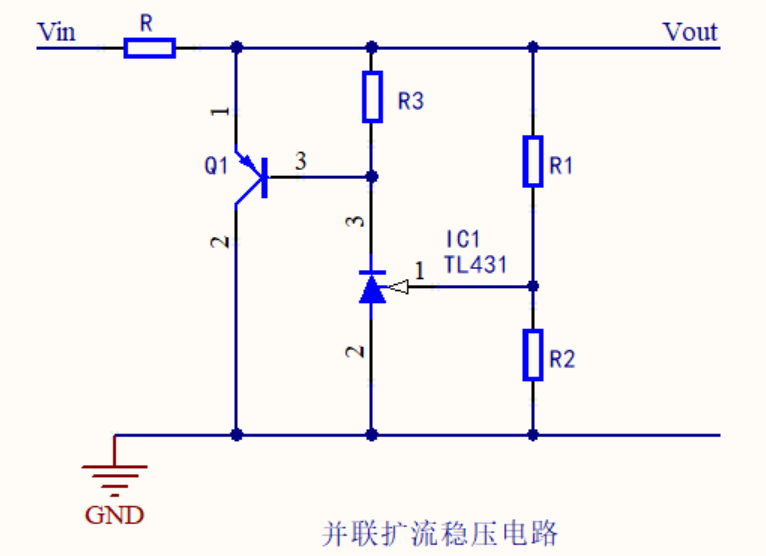

　　3、并聯擴流穩壓電路

　　并聯擴流穩壓電路是在基本的并聯穩壓電路基礎上修改而來，通過增加三極管，三極管的發射極連接到輸出電壓端，利用三極管的放大狀態，使其具有擴流作用。

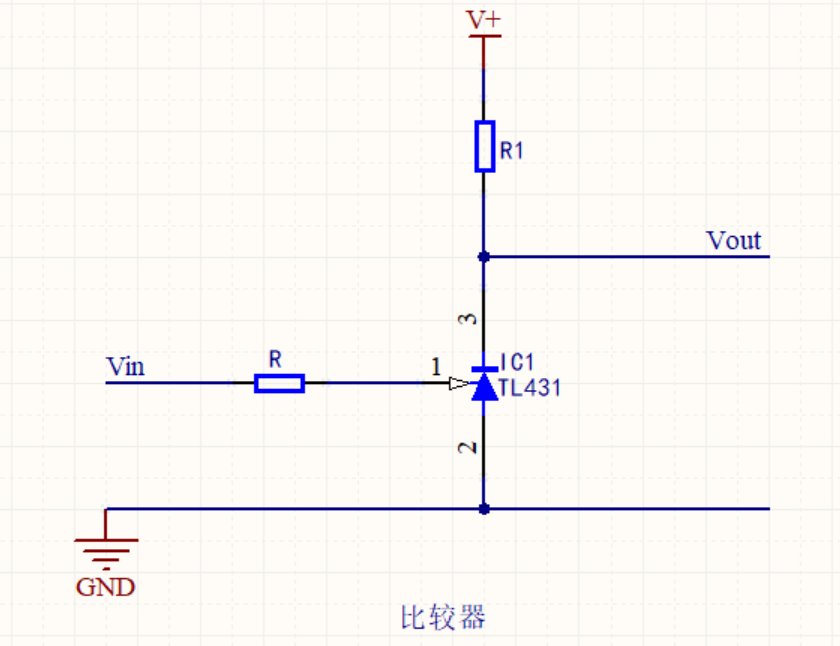

　　4、比較器

　　利用EL431的基準電壓Vref可以設計帶溫補電壓基準的單電源比較器，其中Vth=Vref，當Vin0;當Vin>Vref時，Vout≌2V。

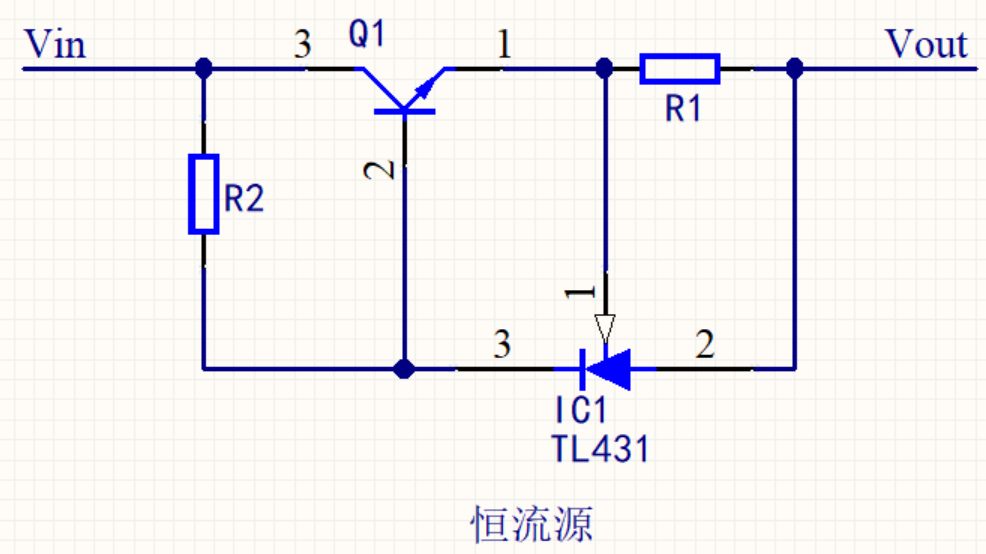

　　5、恒流源

　　由于Vref端的電壓始終穩定在2.5V，那么接在REF端和地間的電阻中流過的電流就應是恒定的。利用這個特點，可以將TL431設計出精密的恒流源。恒流電流I=Vref/R1。

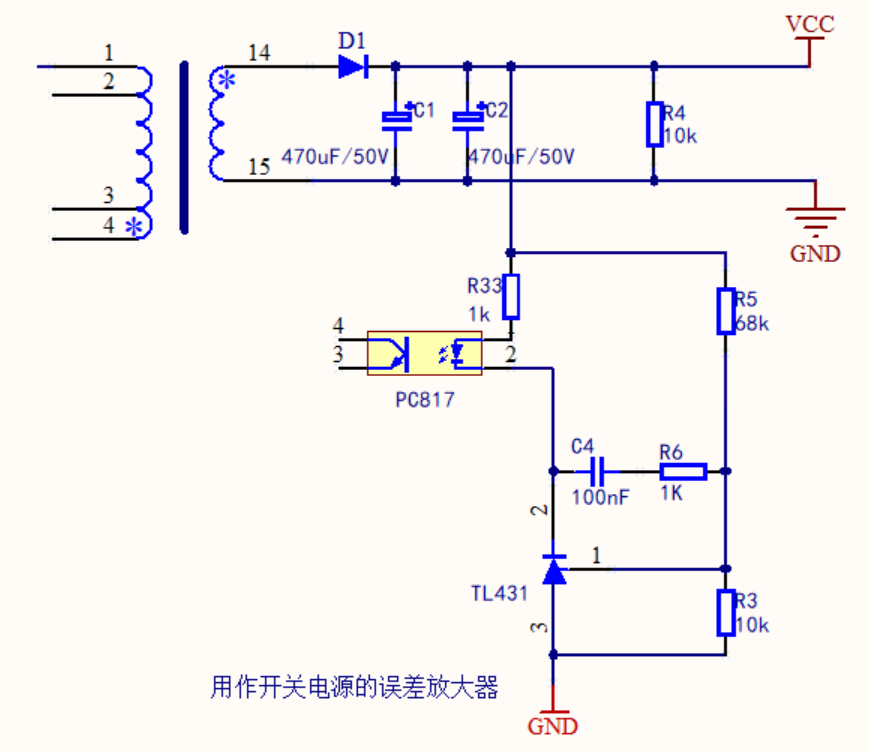

　　6、用作開關電源的誤差放大器

　　在開關電源當中我們經常看見這樣的反饋電路，以TL431構成誤差放大器，以光耦進行原副邊隔離的電路結構。R3和R5決定輸出電壓大小，C4和R6構成補償網絡。當輸出電壓有變化，最終導致光耦輸入端二極管電流變化，從而控制電源芯片開關管通斷頻率，使輸出電壓保持不變。
