介紹了電源電路中的防反接、過壓保護機制，以及如何通過緩啟動電路來優化性能。通過穩壓管、三極管和RC網絡的組合，實現對電源輸入異常情況的有效防護。

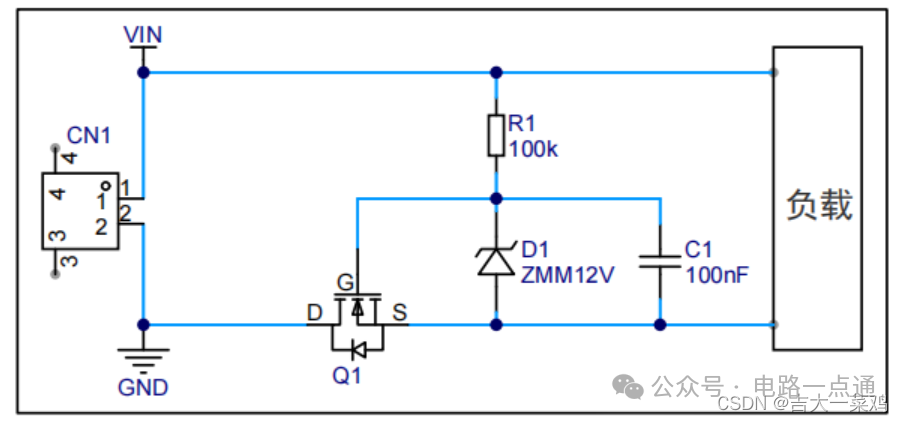

　　一、防反接電路

　　電源正確接入時

　　電流從 VIN 端流向負載，經由 Q3(NMOS) 通向地(GND)。在上電瞬間，由于 MOS 管的體二極管效應，地回路通過體二極管接通。接下來，由于 Vgs(門源電壓)大于 Vgsth(門限電壓)，MOS管導通。

　　電源反向接入時

　　電流從 GND 源端流向負載體二極管不導通，且 Vgs 電壓不符合要求，因此NMOS管不導通，電路中不存在電流回路，導致負載斷路，實現了保護機制。在正常電源接入情況下，電流從源(S)端流向漏(D)端。

　　注意：Vgs不能超過NMOS管的Vgs最大額定值。所以在電路中引入了一個穩壓管 D1，穩壓到12V，以避免損壞MOS管。

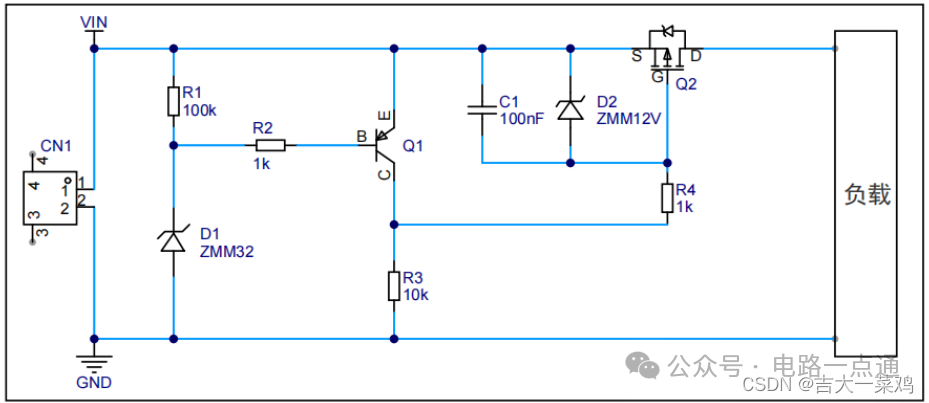

　　二、防過壓電路

　　正常電壓輸入時

　　當 VIN 正常輸入電壓時，穩壓管沒有反向擊穿，R1，R2 電流基本為0。Q1(PNP三極管) 的 Vbe=0，即 Q1 不導通。Q2(PMOS) 的 Vgs 由 D2(穩壓二極管) 決定，若 VIN 輸入超過 D2 的穩壓值則擊穿為 12V，所以 Q2 導通，即電源正常工作。

　　過電壓輸入時

　　當 VIN 輸入大于正常輸入電壓，此時 Vin>Vbr，D1(穩壓管) 被擊穿，其上電壓為 Vbr。Q1(PNP三極管) 導通，VCE≈0，即 Q2(PMOS) 的Vgs≈0，Q2 不導通，電路斷路，即實現了過壓保護。

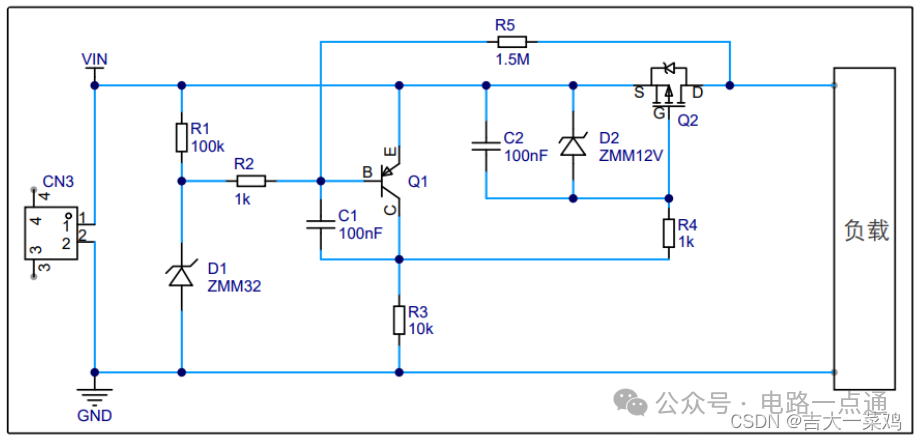

　　三、緩啟動電路

　　在防過壓的基礎上加一個 RC 電路對 C1 電容進行充電來延遲三極管的導通時間實現緩啟動的功能。

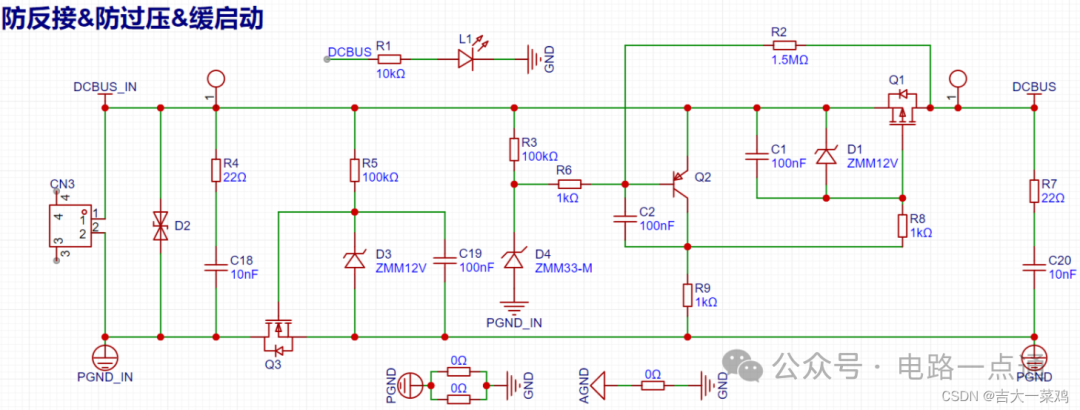

　　四、防反接&防過壓&緩啟動電路一體

　　將上述三種保護電路結合到一起，并添加一個TVS二極管，和RC吸收電路，同時將功率地、數字地和模擬地分開，通過一個0Ω電阻進行單點連接。
