1.需求

　　需要做一個電源入口電路，電壓大于6V時候進入電路板，電源電壓小于6V的時候電源不進入電路板，電路板不會工作。

　　2.方案分析

　　這就類似于一個欠壓鎖定電路，但是放在電源入口，可以用分立元器件搭建一個閾值設定電路。

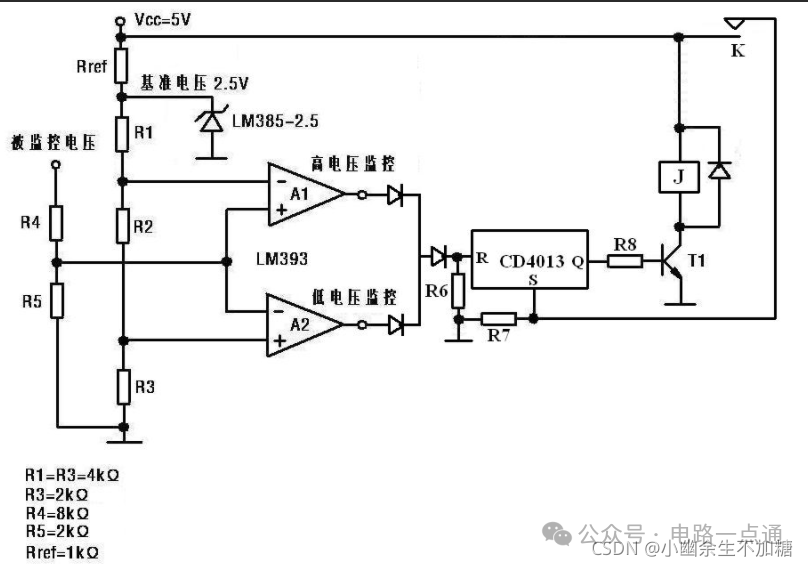

　　方案1：比較器檢測電路

　　利用比較器檢測輸入電壓，與參考電壓比較，從而讓三極管截止和導通。

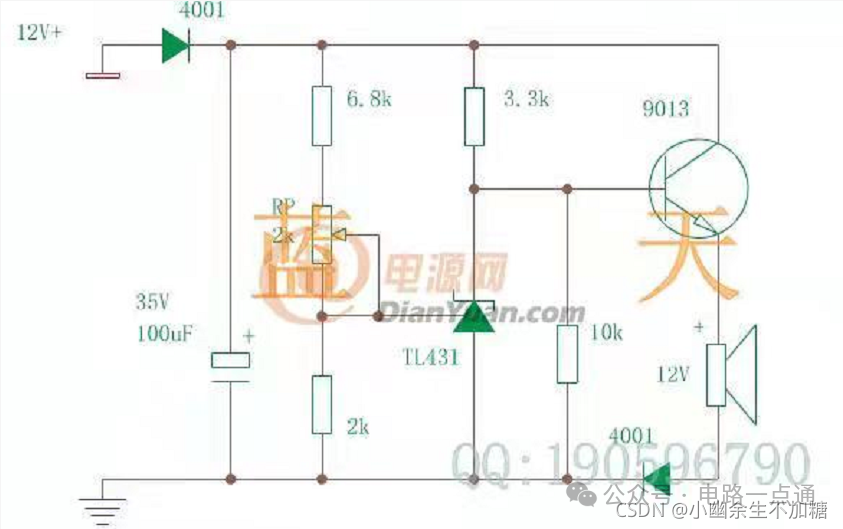

　　方案2：TL431構成基準電源

　　利用TL431和三極管，輸入電源達到一定范圍時，TL431將Vbe穩定在一個固定值從而控制三極管導通和截止。

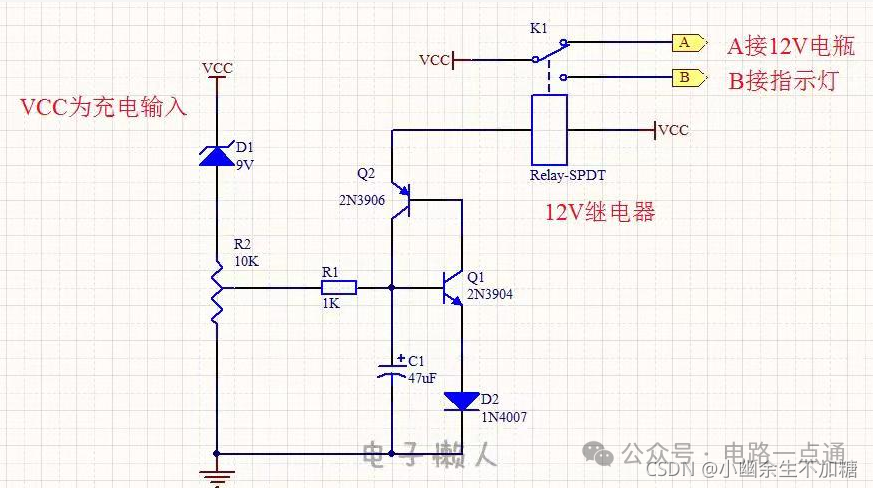

　　方案3：利用數字開關，光耦或者繼電器

　　方案4：雙開管開關，NPN三極管+PMOS

　　與方案2和方案3都有相似之處，主要分析一下方案4的原理，比起其他方案，方案4成本低，電路搭建簡單，只需要三個主要器件;穩壓管，NPN三極管，Pmos。

　　3.原理分析

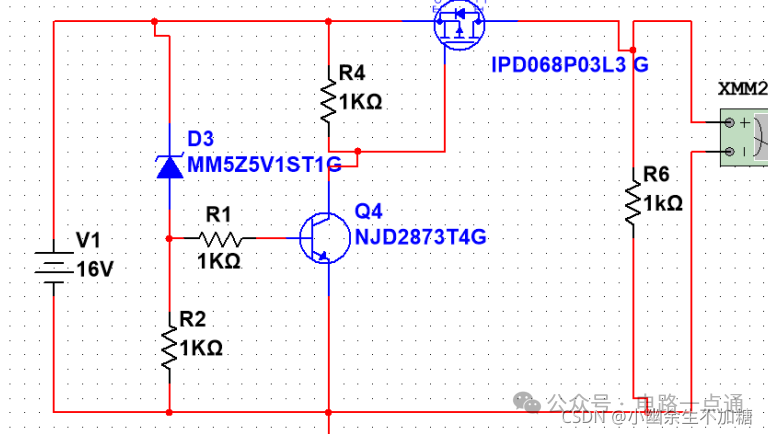

　　用一個6V的穩壓二極管和NPN三極管構成控制MOS管門級的開關電路，大于6V擊穿二極管，構成通路，去開啟三極管，拉低PMOS管控制腳門級，從而使MOS管導通，小于6V則關閉三極管，截斷通路，從而使MOS不導通。

　　穩壓二極管的作用就是將三極管Vcb之間的電壓鉗位到使三極管導通的那個值。

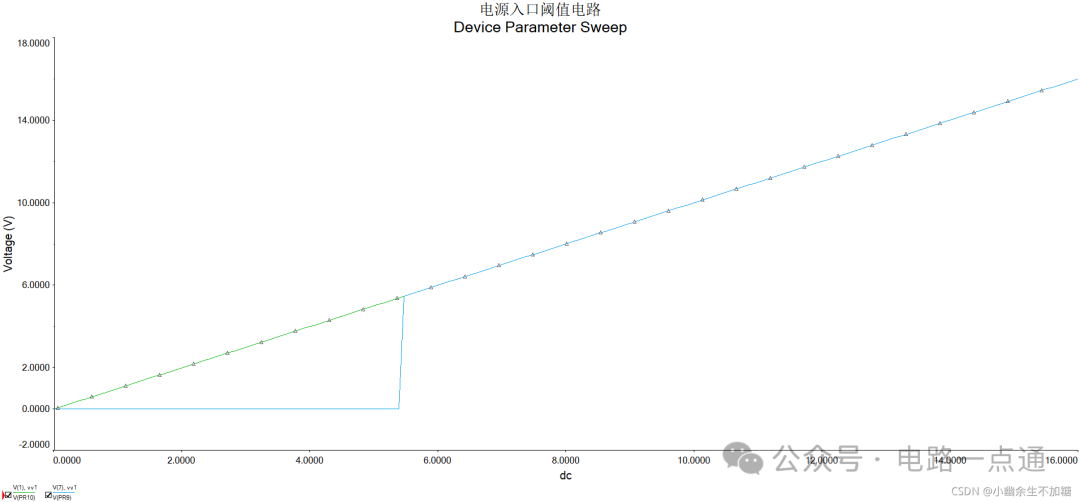

　　仿真結果：

　　實驗室只有5.1V的穩壓管，換成5.1V的穩壓管實驗

　　可以看得出來，電路在5.5V的時候MOS打開，電源電壓進入后級。

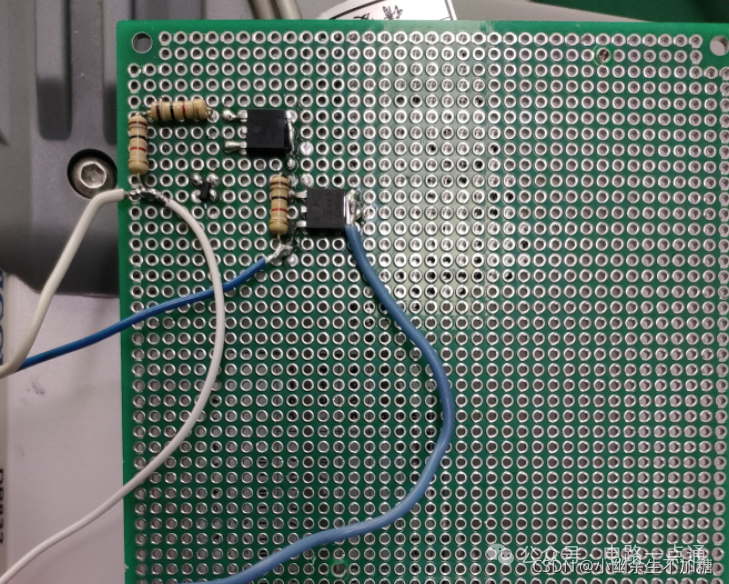

　　搭建電路：

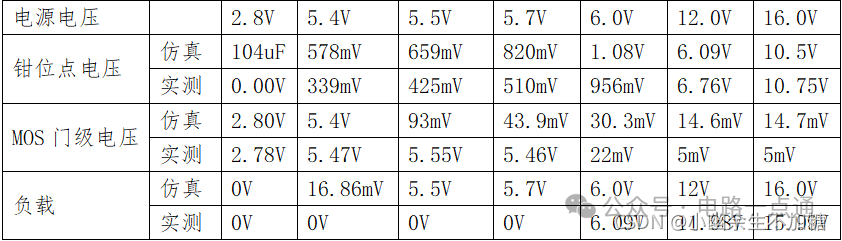

　　實驗數據：

　　結論：用三極管NJVNJD2873T4G、穩壓管SBZX84B5V1LT和PMOS IPD50P04P4搭建的電路，電源達到6.0V打開。

　　4.總結

　　所以說，這樣一個小電路在電源輸入端做閾值設置還是可以用的。
