驅動電路的介紹

　　驅動電路的基本任務，就是將信息電子電路傳來的信號按照其控制目標的要求，轉換為加在電力電子器件控制端和公共端之間，可以使其開通或關斷的信號。對半控型器件只需提供開通控制信號，對全控型器件則既要提供開通控制信號，又要提供關斷控制信號，以保證器件按要求可靠導通或關斷。

　　優良的驅動電路對變換器性能的影響:

　　驅動電路

　　1.提高系統可靠性

　　2.提高變換效率(開關器件開關、導通損耗)

　　3.減小開關器件應力(開/關過程中)

　　4.降低EMI/EMC

　　驅動電路隔離措施

　　驅動電路為什么要采取隔離措施

　　安規問題，驅動電路副邊與主電路有耦合關系，而驅動原邊是與控制電路連在一起， 主電路是一次電路，控制電路是ELV電路， 一次電路和ELV電路之間要做加強絕緣，實現絕緣要求一般就采取變壓器光耦等隔離措施。

　　驅動電路采取隔離措施的條件

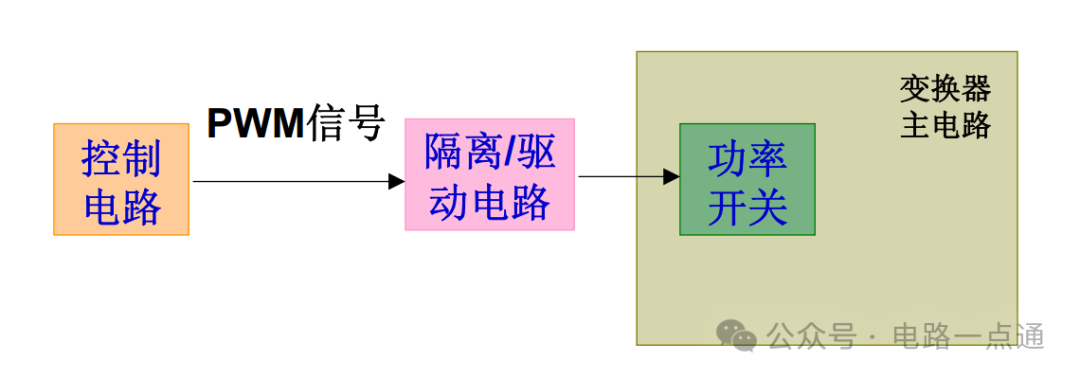

　　需要隔離

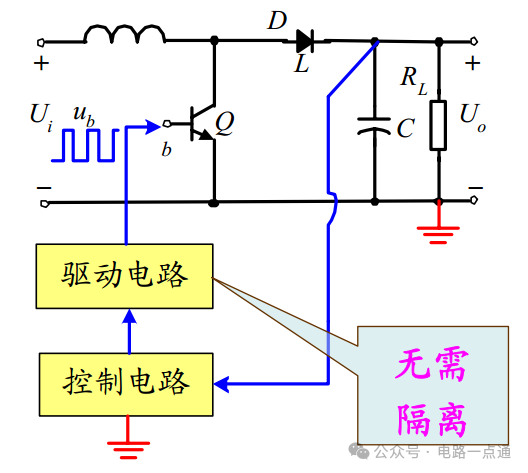

　　控制參考地與驅動信號參考地(e極) 同—驅動電路無需隔離;

　　無需隔離

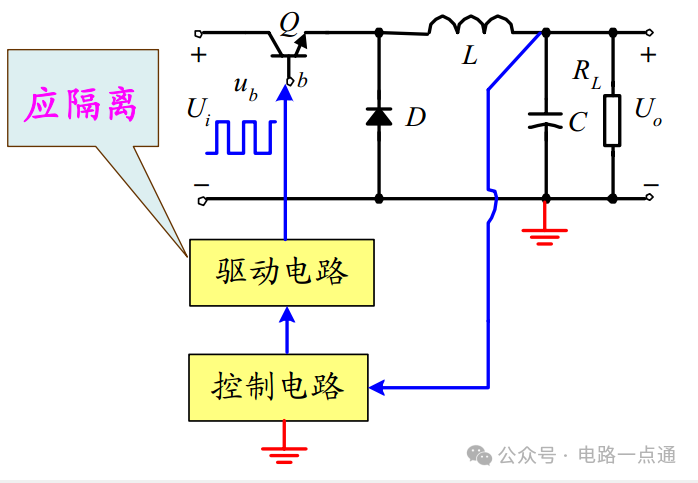

　　控制參考地與驅動信號參考地(e極)不同—驅動電路應隔離。

　　驅動電路隔離技術

　　驅動電路隔離技術一般使用光電耦合器或隔離變壓器(光耦合;磁耦合)。 [1] 由于 MOSFET 的工作頻率及輸入阻抗高，容易被干擾，故驅動電路應具有良好的電氣隔離性能，以實現主電路與控制電路之間的隔離，使之具有較強的抗干擾能力，避免功率級電路對控制信號的干擾。

　　光耦隔離驅動可分為電磁隔離與光電隔離。采用脈沖變壓器實現電路的電磁隔離，是一種電路簡單可靠，又具有電氣隔離作用的電路，但其對脈沖的寬度有較大限制，若脈沖過寬，磁飽和效應可能使一次繞組的電流突然增大，甚至使其燒毀，而若脈沖過窄，為驅動?xùn)艠O關斷所存儲的能量可能不夠。光電隔 離，是利用光耦合器將控制信號回路和驅動回路隔離開。該驅動電路輸出阻抗較小，解決了柵極驅動源低阻抗的問題，但由于光耦合器響應速度較慢，因而其開關延遲時間較長，限制了適應頻率。

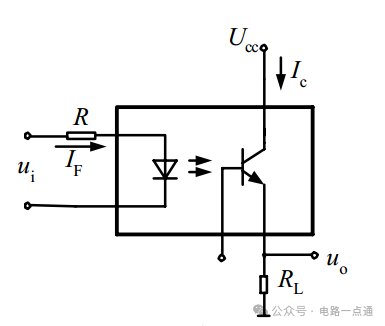

　　典型光耦內部電路圖

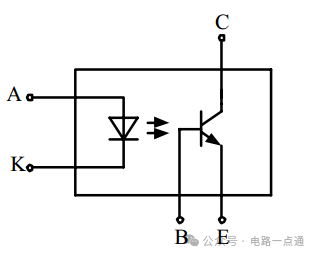

　　光耦指的是可隔離交流或直流信號KCB EA。

　　1.由IF控制Ic;電流傳輸比CTR-Current Transfer Ratio

　　2.輸入輸出特性與普通三極管相似,電流傳輸比Ic/IF比三極管“β ”小;

　　3.可在線性區， 也可在開關狀態。驅動電路中， 一般工作在開關狀態。

　　光耦的特點：

　　光耦基本電路

　　1. 參數設計簡單

　　2. 輸出端需要隔離驅動電源

　　3. 驅動功率有限

　　磁耦合-變壓器隔離

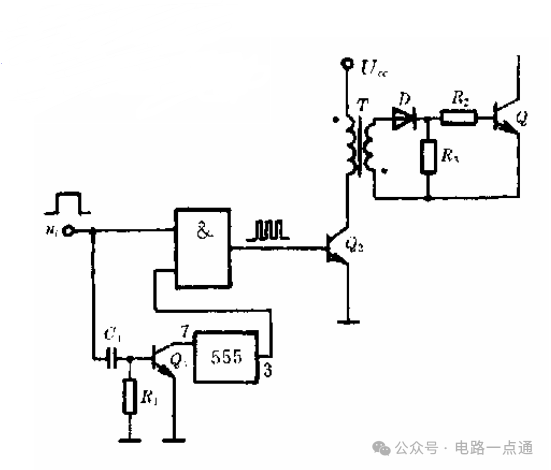

　　受高頻調制的單向脈沖變壓器隔離電路

　　磁耦合：用于傳送較低頻信號時—調制/解調

　　磁耦合的特點:

　　1.既可傳遞信號又可傳遞功率

　　2.頻率越高,體積越小-適合高頻應用

　　雙極性晶體管驅動電路的要求

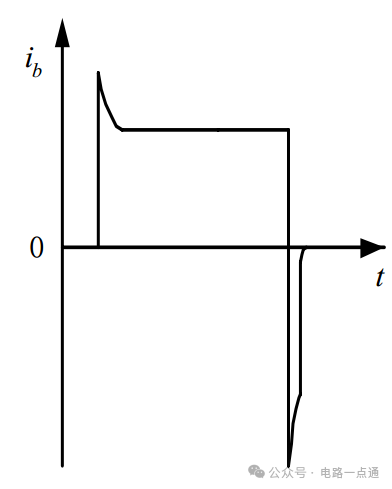

　　最佳驅動特性和驅動電流波形

　　最佳驅動

　　1.開通時：基極電流有快速上升沿和過沖—加速開通，減小開通損耗;

　　2.導通期間：足夠的基極電流，使晶體管任意負載飽和導通—低導通損耗;

　　關斷前調整基極電流，使晶體管處于臨界飽和導通—減小ts， 關斷快;

　　3.關斷瞬時：

　　足夠、反向基極電流—迅速抽出基區剩余載流子，減小ts

　　;反偏截止電壓，使ic迅速下降，減小if。
