DCDC BUCK電源，48V轉15V電路圖(三)

　　不管是維修還是設計電路時，都會需要把某一種電壓轉換成另一種電壓，比較常見的就是48V電壓轉換15V,如果要效率高，還得是DCDC降壓電路,效率都會大于百分之85。

　　有時候想找一個電壓轉換電路，還不容易發現，只能平時多積累，等到使用時直接拿出來這種電源都需要繪制PCB電路板，如果用洞洞板搭出來可能存在干擾，輸出紋波大等等，對于電路的布局應該參考官方手冊。

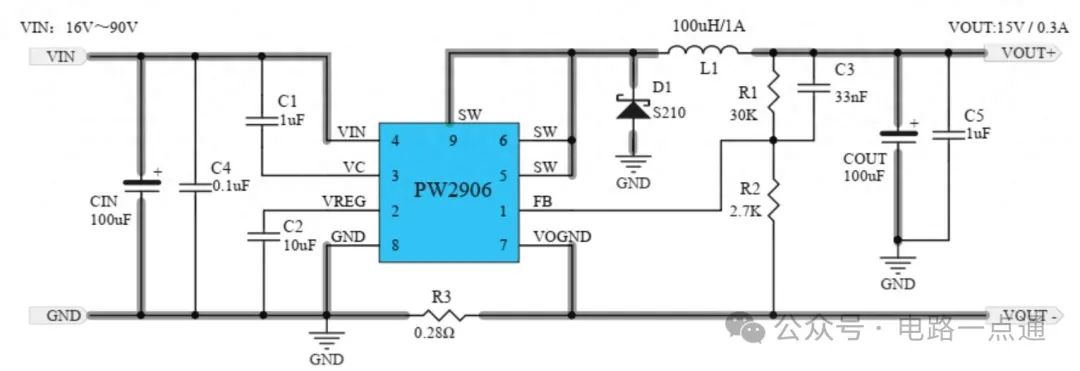

　　這是一個國產電源芯片，輸入電壓范圍寬，直流輸入電壓16V至90V,可以滿足大多數工作環境，可以通過反饋電阻，得到不同的輸出電壓。

　　內置開關mos管，輸出電流不大，在0.6A,也可以滿足大多數負載。內置有限流功能和短路保護功能。

　　48V轉換12V(二)，BUCK電路?

　　不管是維修還是設計電路時，都會需要把某一種電壓轉換成另一種電壓，比較常見的就是48V電壓轉換12V,如果要效率高，就只能通過DCDC芯片，轉換的方法大體分為兩種，一種是隔離的電源，一種是非隔離的電源，要想簡單還是分隔的。

　　所謂非隔離就是輸入和輸出共地，輸入地和輸出地沒有隔開，這種要比隔離的簡單一點，它們各有優缺點，根據不同應用環境可以選擇不同的方法。

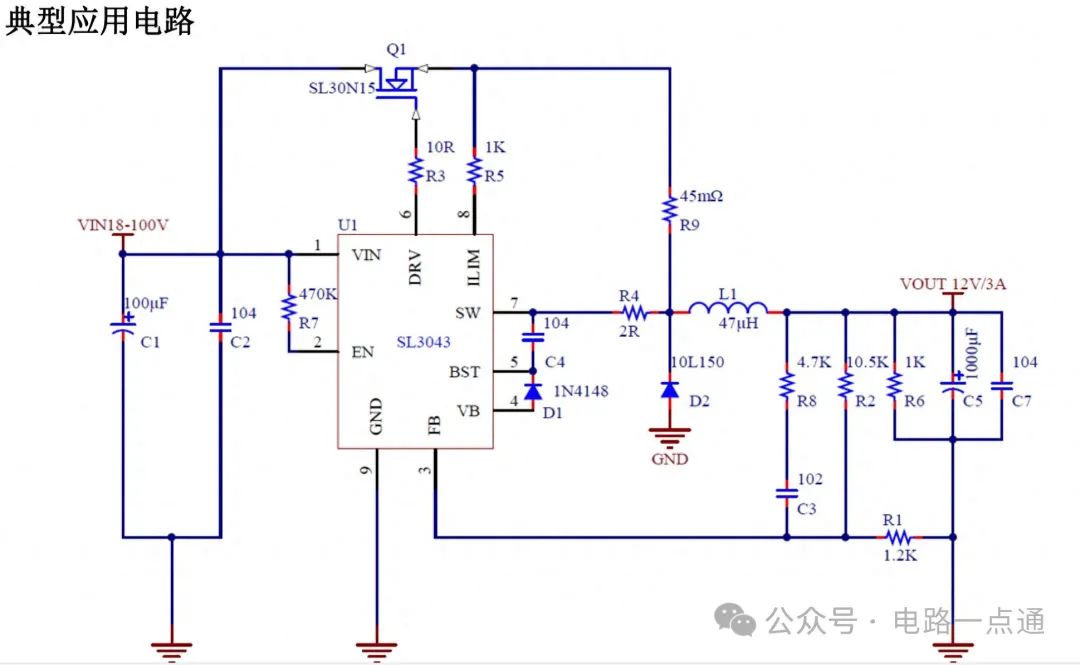

　　現在這種DCDC的芯片有很多，國產也有很多，SL3043，但是國產的效率和待機功率對比進口的還是差點，如果要求不高，國產的也可以滿足。

　　輸入電壓:10V至120V

　　輸出電壓:1.25V-50V

　　輸出電流：10A

　　>90%的效率

　　逐周期限流保護， 輸出短路關斷保護，熱保護

　　48V轉換12V，用最少的元件?(一)

　　不管是維修還是設計電路時，都會需要把某一種電壓轉換成另一種電壓，比較常見的就是48V電壓轉換12V,不考慮所有因素，只要能輸出12V就可以，轉換的方法有很多，首先使用最少的電子元件轉換出電壓。

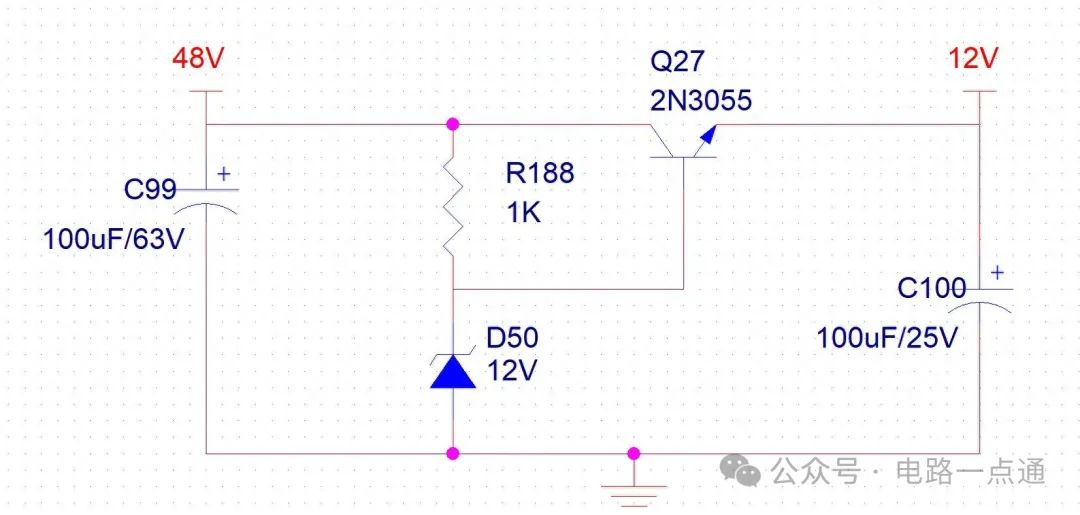

　　使用串聯穩壓的方式是最簡單的，只需要一個三極管和一個電阻一個穩壓二極管就可以得到一個12V電壓。R188應該用10k電阻。

　　此電路優點是元件少，容易實現，缺點是不能輸出大電流，100ma以內，電流越大損耗越大，效率越低，用作實驗和測試是最方便的電源，當然在不考慮效率的情況下，只要三極管的電流足夠大，散熱足夠好，電流大也是可以的。
