可調正負雙電源線性穩壓一般使用 317/337 集成穩壓芯片，我常用安森美的，因?yàn)樵谖矣眠^(guò)的芯片中最穩定，對于一些電壓比較低的操作，很多廠商也都有不同的芯片。

　　使用 TL431做線性穩壓也不是出于別的目的，首先是我在項目中使用的主電源已經使用了 317/337 穩壓電路，次級穩壓對電源功率需求不大，所以還用它的話就有點小題大作，而且體積比較大，正好手頭有很多 TL431，就拿來做一個。

　　在官方數據表和網上的電路方案中，很少有使用 TL431 做正負穩壓的，這也是做這個方案的另一個興趣點。

　　首先，分立的穩壓有一個比較大的好處，就是電壓控制和電流輸出的部分是分開的，我們知道電流大的時候發熱量就上去了，容易造成不穩定，分立的話就互不干擾，穩定性很好;

　　其次，各大廠商的 TL431 芯片都很便宜，也有各種封裝，體積都不大，我手里的是 To-92 封裝，焊接操作比較容易。

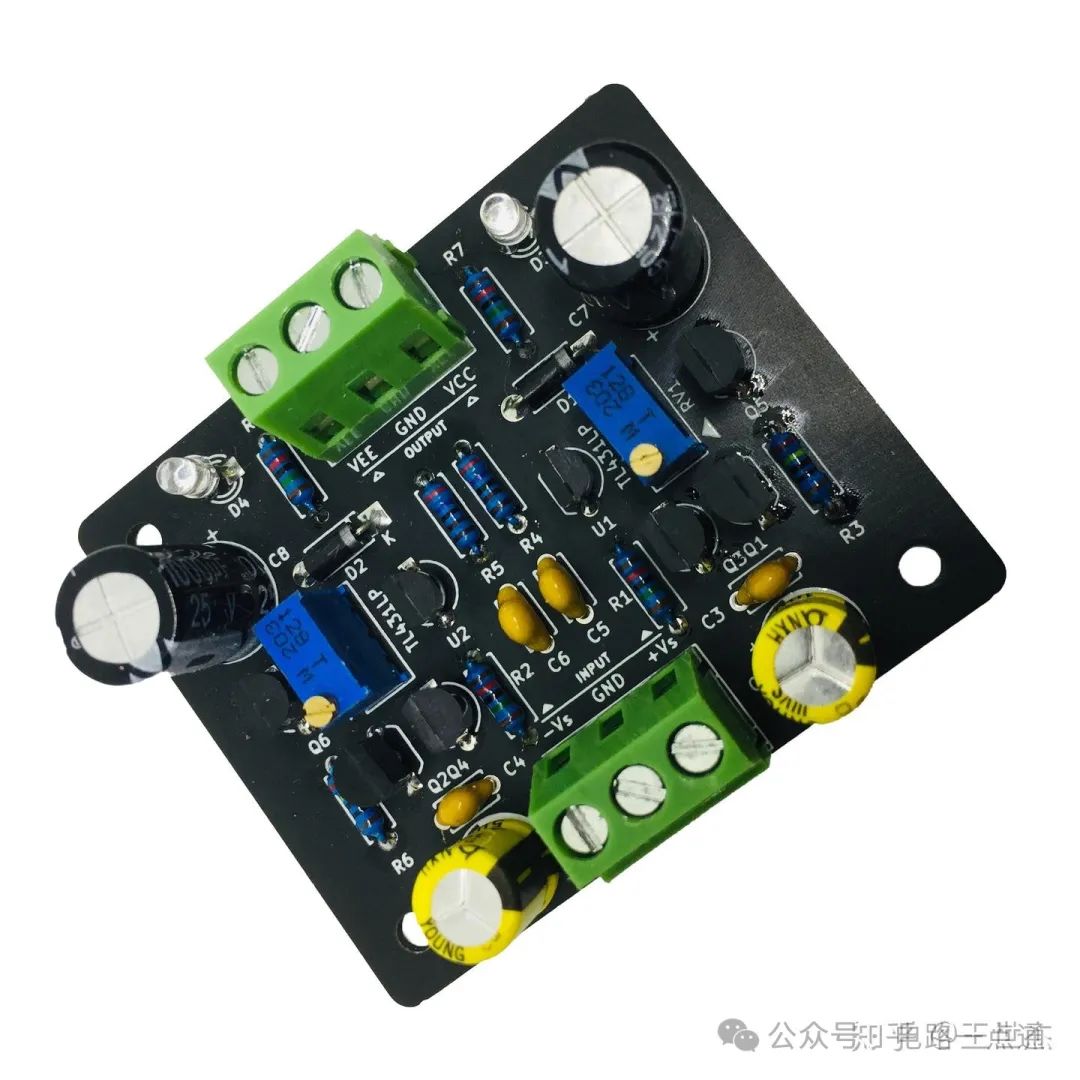

　　實驗中使用的 TL431 雙電源穩壓模塊

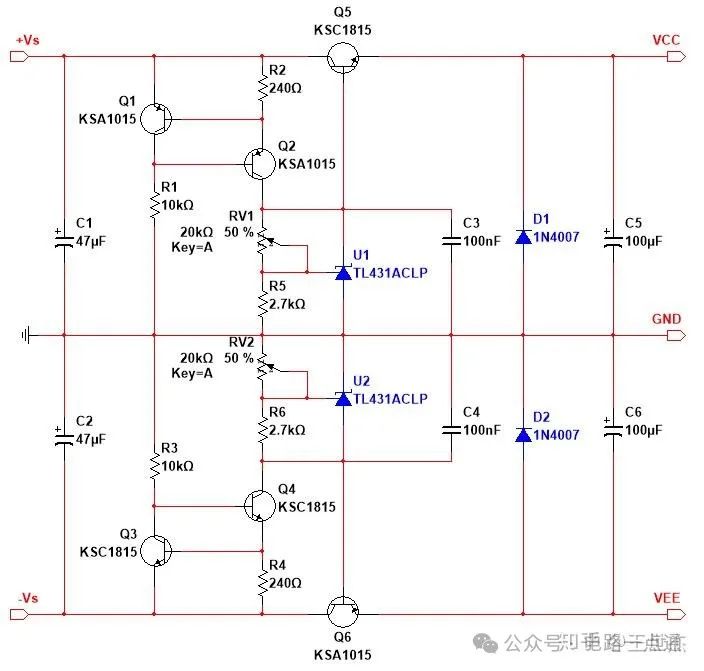

　　TL431可調正負直流雙電源線性穩壓電路

　　更新補充，圖中的 100nF 電容應該修改為10nF 以獲得最大穩定，240Ω 電阻可以適當降低。1815/1015 只能支持少量的運算放大器小負載應用，但是效果非常好，需要較大功率需要替換成其它擴流方案，其他部分電路不變。

　　下面粗略講一下電路的設計思路：

　　因?yàn)檫@個電源模塊單獨制板，所以在連接到非穩壓電源時如果引線比較長，那就需要C1/C2 兩個電解，如果是集成或者距離很近，可以去掉這兩個電容，或者盡量使用較小的容值。

　　Q1/Q2/R1/R2(Q3/Q4/R3/R4)構成了基本的恒流源，因?yàn)?TL431 的輸入電流 Ika 要求不低于 1mA，而咱們輸入的是非穩壓電源，還有可能會經常改變輸入電壓，所以咱們直接用恒流源把它設置在 3mA 左右(因?yàn)榉答伈糠诌€要消耗一些)，即使產生一些偏差，也不會有太大影響。

　　U1/RV1/R5(U2/RV2/R6)構成可調的參考電壓，通過調節 RV1 來設置輸出電壓，然后結合晶體管 Q5(Q6)構成一個標準的分立串聯穩壓器。

　　D1(D2)可以對前面的器件起到保護作用，C5(C6)兩個電解也不需要很大。

　　反饋電阻 RV1/R5/RV2/R6 的排列方式需要按照?qǐng)D中來，這樣可以保證元件參數的一致。

　　如果將這個電路修改為更大的電流輸出，可以換掉 Q5/Q6，但是如果是給運放供電用，1815/1015 肯定夠用了。如果自己按照電路圖搭建，晶體管都可以替換成你手邊有的東西，沒有太大區別。
