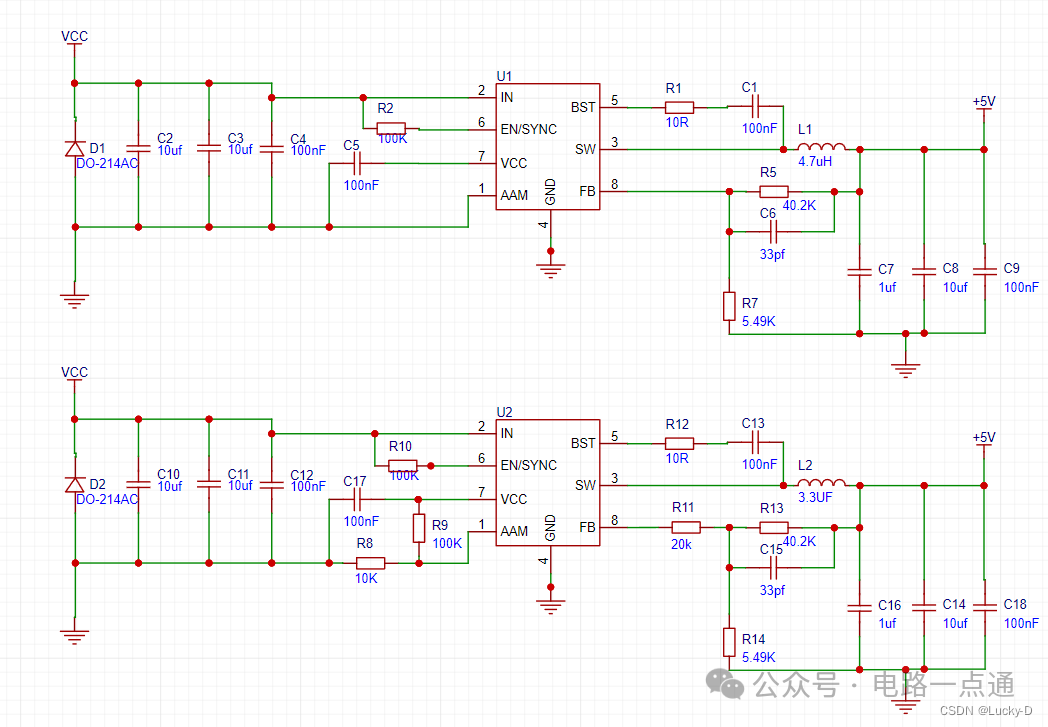

前段時間做ros小車底層驅動板，12v轉5v部分一直炸，于是專門對該部分電路進行了測試，記錄一下以后避坑。同時也可以學會一種新的降壓電路。分別對立創上的兩個開源電路進行了測試，如下：

　　測試結果：

　　經過測試，第一個電路的輸出只有2.5v，測試的R6和R7分別為47k和15k。第二個電路的輸出為4.98v。

　　將第一個電路的R6,R7替換為于第二個電路以后輸出為5.01v基本正常。

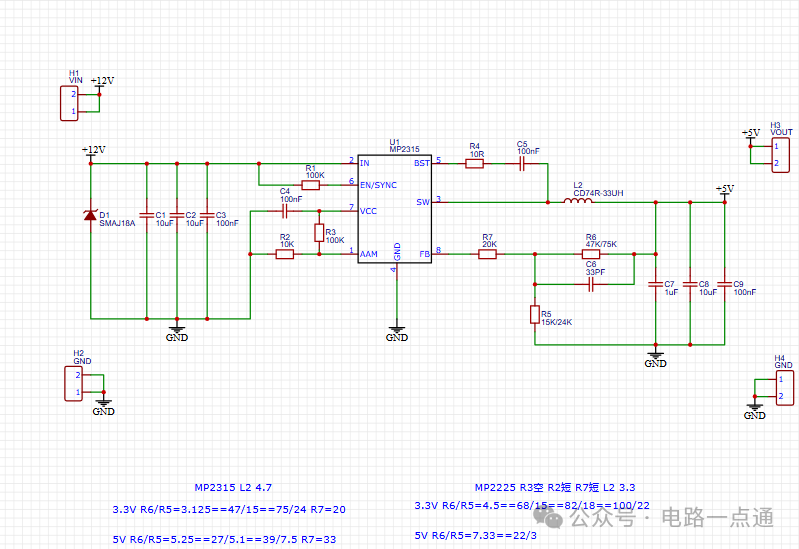

　　下面是經過實板測試能用的電路：

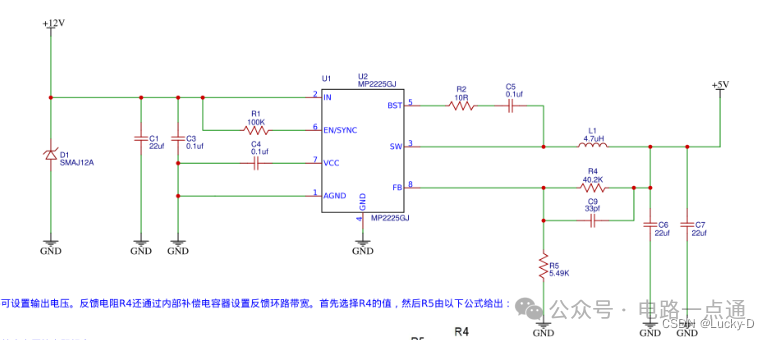

　　經過查看官方文檔，第一個電路更符合官方推薦的電路，元件也更少。

　　mp2225，2315的通用模塊電路

　　描述

　　buck降壓電路。1.輸入12V輸出3.3V/5V 測得紋波<100mV，效率90%以上。2.適用于單片機，各類模塊供電，實測輸出電流2A無壓力。3.價格便宜而且穩定(比某些國產2596好太多了)

　　官方文檔見：

　　鏈接：https://pan.baidu.com/s/1Rg4Ct-xxvG4DjSXadAIGqQ

　　提取碼：wyyq

　　避坑：

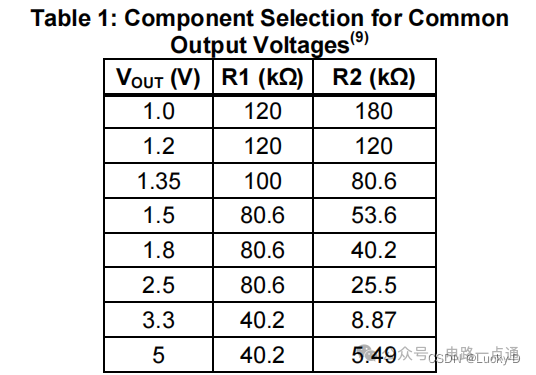

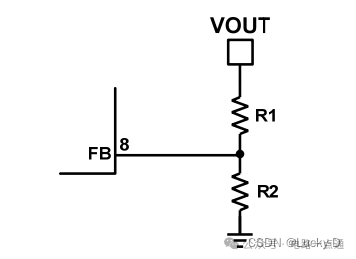

　　在電路設計時建議嚴格按照官方推薦的電阻比例進行電源穩壓設計(不要偏信其他任何電阻比例!!!!!!)，如下：

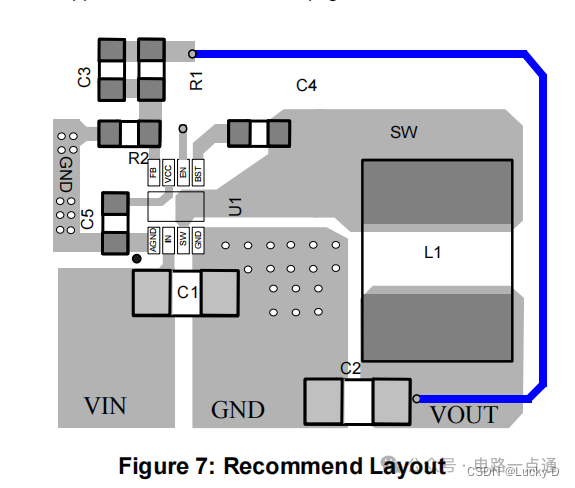

　　layout建議：

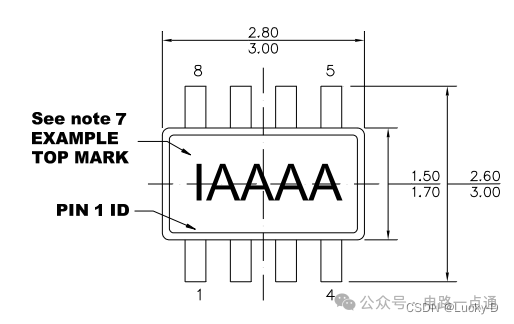

　　注意管腳對應(這個最容易搞錯啦)：

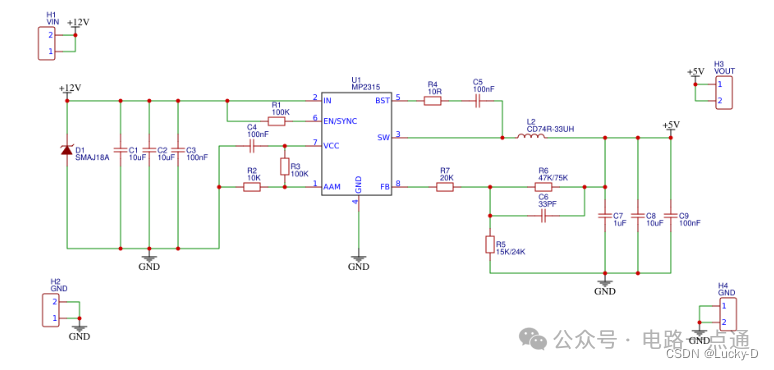

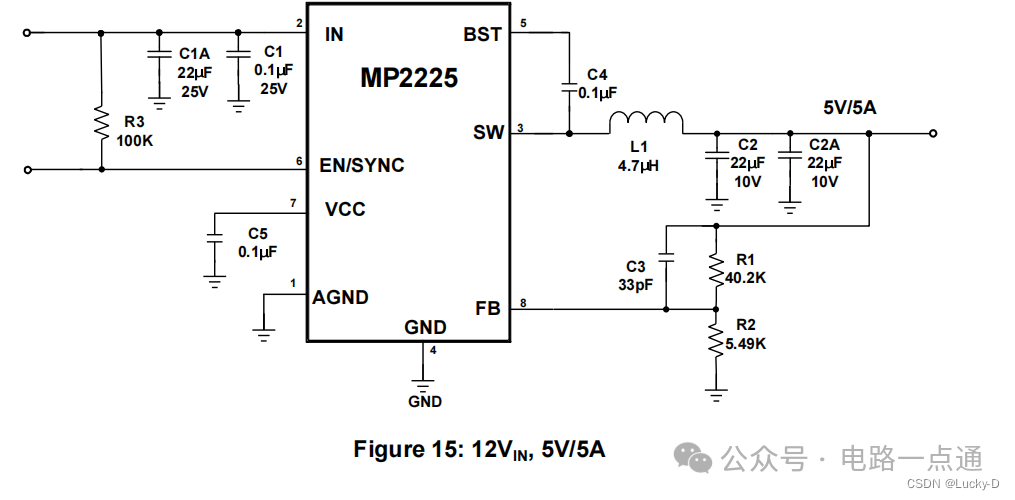

　　官方電路：

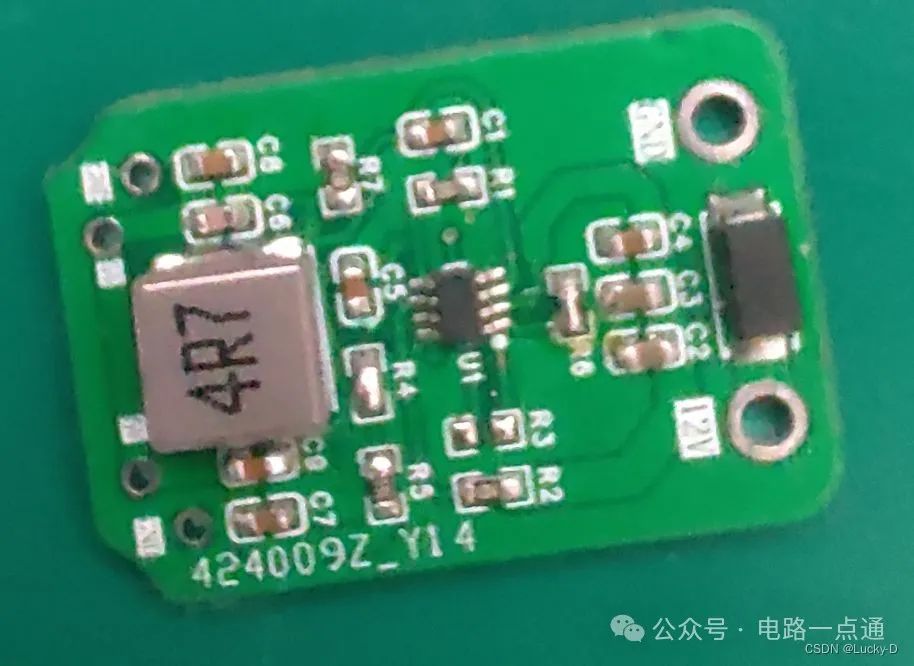

　　測試板：
