引言：在對信號線性度放大要求非常高的應用需要使用雙電源運放，比如高精度測量儀器、儀表等;那么就需要給雙電源運放提供正負電源。

　　目錄

　　負電源電路原理

　　負電源的作用

　　如何產生負電源

　　負電源能作功嗎?

　　地的理解

　　負電壓產生電路

　　BUCK電路做負電壓

　　通過變壓器產生負電壓

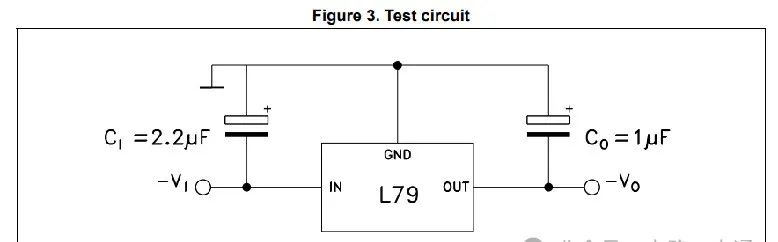

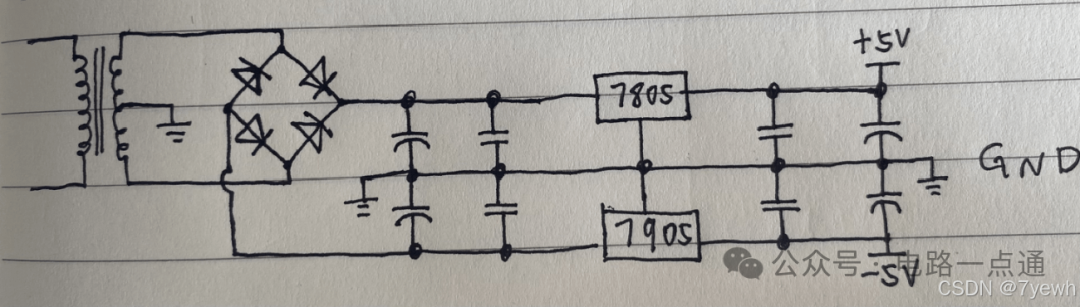

　　電荷泵 + 線性穩壓

　　使用SX1308 Boost芯片 與 線性穩壓芯片L7915產生負壓

　　1. 反相Buck電路

　　電路概念：

　　電路設計：

　　工作原理：

　　2. Buck-Boost轉換器

　　工作原理：

　　3. 使用兩個Buck轉換器

　　電路概念：

　　設計示例：

　　設計注意事項

　　應用場景

　　負電源電路原理

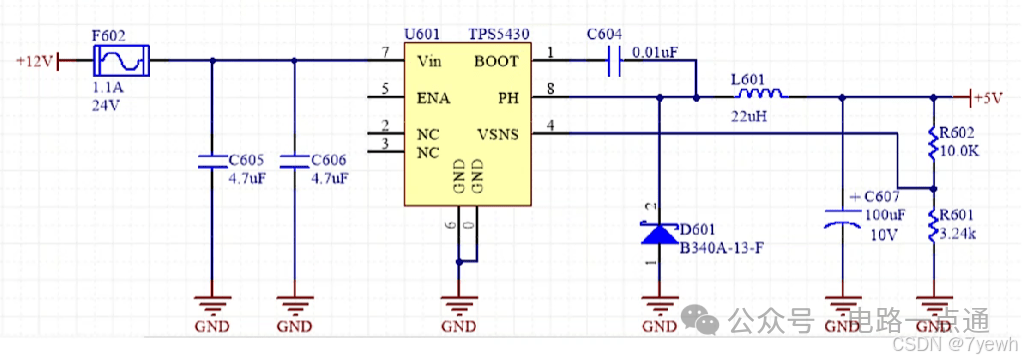

　　我們常用的BUCK降壓電路能得到正電壓，如圖所示。

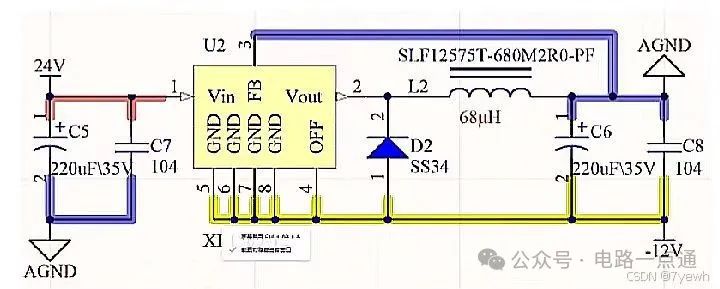

　　其實BUCK降壓電路在不改變元器件參數的情況下能變換得到與正電壓相可輸出能力的負電壓，如圖2所示;其工作原理和正電壓輸出是一樣的，得到的電源質量也很高。

　　負電源的作用

　　雙極性信號處理：許多模擬電路(如運算放大器)需要雙極性供電(正電壓和負電壓)，以便能夠處理正負信號。

　　信號放大：在音頻和視頻處理電路中，負電源可用于放大器提供必要的工作電壓范圍。

　　驅動某些元件：某些傳感器和執行器(如某些類型的電機)可能需要負電壓來正常運行。

　　如何產生負電源

　　使用DC-DC轉換器：

　　Buck-Boost轉換器：可以在輸入電壓范圍內輸出正負電壓，適合需要雙向電壓的應用。

　　反相Buck轉換器：通過特定的電路配置，將Buck轉換器的輸出極性反轉，輸出負電壓。

　　電池配置：

　　使用兩個電池組，其中一個提供正電壓，另一個提供負電壓，兩個電池的公共端為地。

　　運算放大器配置：

　　通過運算放大器構建反相放大電路，也可以實現負電壓輸出。

　　負電源能作功嗎?

　　負電源本身并不直接“作功”，而是提供了電能的路徑和條件。在負電源的供電電路中，電流的流動方向可能與正電源相反，但只要電路閉合，負電源同樣能驅動電路中的器件，實現功的輸出。工作原理與正電源相同。

　　地的理解

　　地的定義：在電路中，地(Ground)通常是電壓的參考點，所有其他電壓都是相對于地來測量的。它可以是電路的零電位點。

　　地的類型：

　　信號地：用于信號電路的共同參考點。

　　電源地：用于電源電路的返回路徑。

　　虛地：在一些放大器電路中，基于反饋的作用，地的電位可以看作是虛地。

　　地的作用：

　　提供穩定的參考電壓，確保電路正常工作。

　　降低噪聲干擾，保護電路元件。

　　負電壓產生電路

　　BUCK電路做負電壓

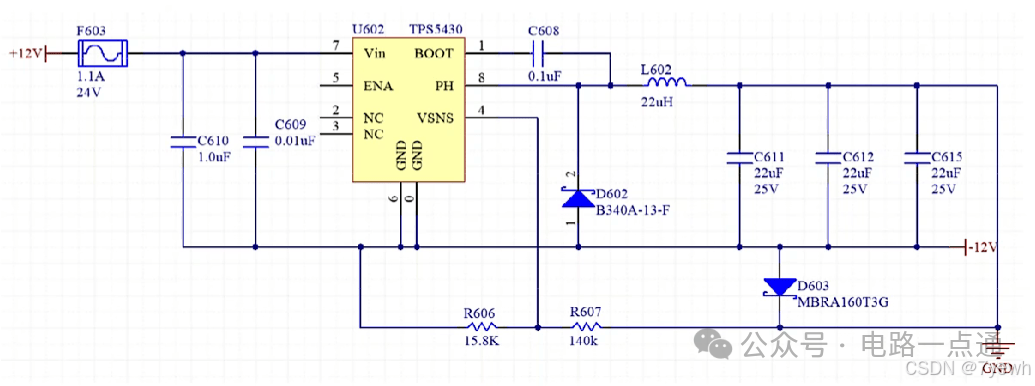

　　針對上述內容我們進行拓補改良，得到如下。

　　因此，使用Buck電路實現負電壓輸出可以通過一些特定配置來完成，雖然Buck轉換器通常用于降低電壓，但可以通過電路設計來生成負電壓。以下是幾種實現方法：

　　通過變壓器產生負電壓

　　注意負電壓的電解電容不要接反，電容正極接GND，電容負極接負電壓

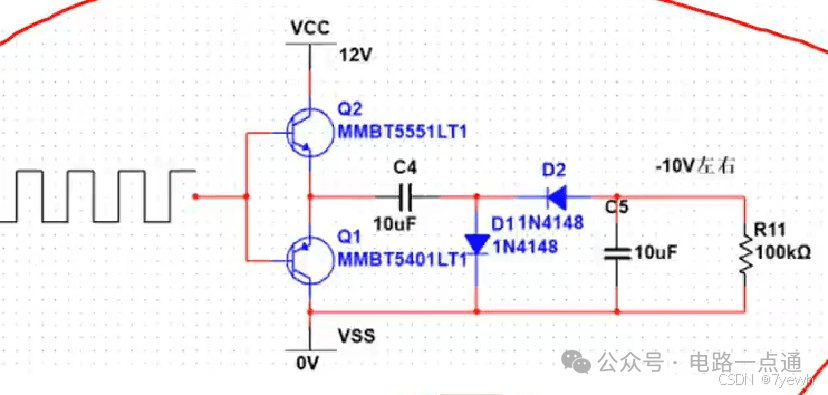

　　電荷泵 + 線性穩壓

　　建議使用同步整流功能的開關電源芯片，電荷泵電路一般不用于大電流電路。

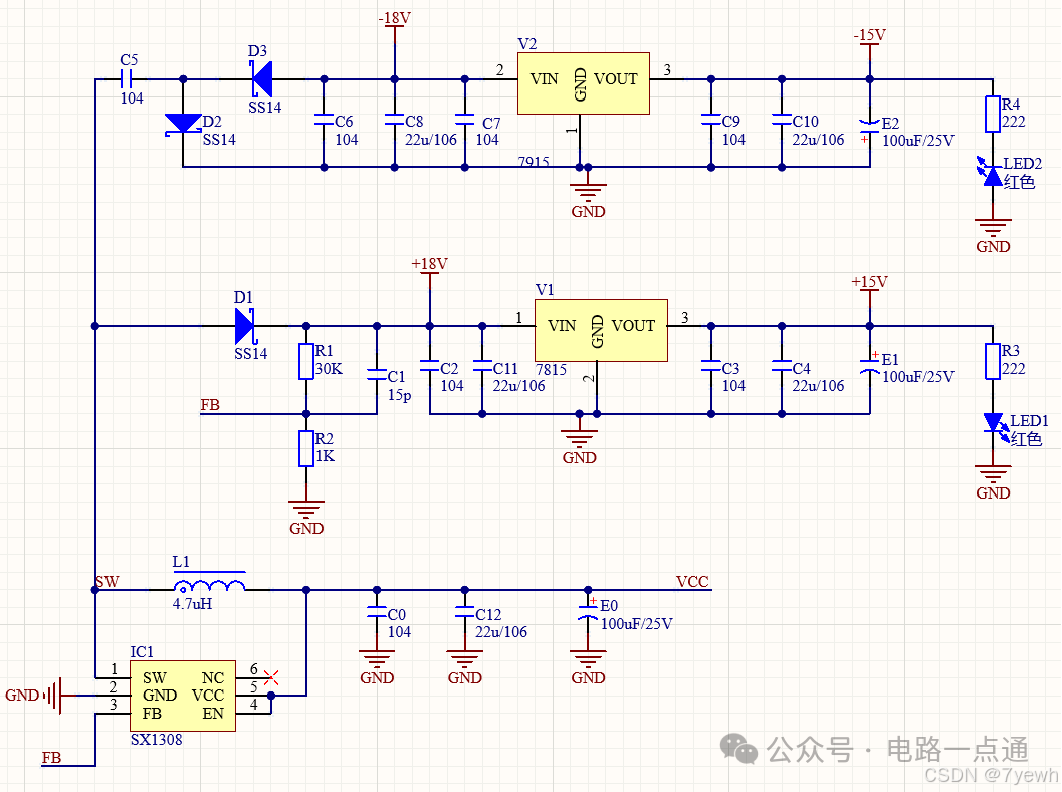

　　使用SX1308 Boost芯片 與 線性穩壓芯片L7915產生負壓

　　1. 反相Buck電路

　　電路概念：

　　基本構成：可以使用標準Buck轉換器電路，并在輸出端接入一個反向二極管或使用反相運算放大器配置。

　　負電壓生成：通過將Buck轉換器的輸出與地連接，得到負電壓。

　　電路設計：

　　開關管：選擇適當?shù)拈_關管(如MOSFET)，根據輸入電壓和輸出電流要求。

　　電感和電容：選擇合適的電感和輸出電容，確保輸出電壓平穩。

　　工作原理：

　　當開關關閉時，電感儲存能量。

　　當開關打開時，電感的電流通過二極管向輸出端流動，使得輸出電壓相對于地是負的。

　　2. Buck-Boost轉換器

　　如果Buck電路直接配置不夠靈活，可以考慮使用Buck-Boost轉換器。

　　工作原理：

　　Buck-Boost轉換器可以在輸入電壓范圍內實現升壓和降壓，適用于需要輸出負電壓的情況。

　　3. 使用兩個Buck轉換器

　　電路概念：

　　使用兩個Buck轉換器，一個產生正電壓，另一個從該正電壓生成負電壓。

　　設計示例：

　　第一個Buck轉換器將輸入電壓降低為所需的正電壓。

　　第二個Buck轉換器的輸入端連接到第一個轉換器的輸出，并配置為反向輸出，得到負電壓。

　　設計注意事項

　　電源選擇：確保電源能夠支持負電壓輸出。

　　控制策略：選擇合適的控制IC，確保能夠穩定輸出負電壓。

　　濾波和穩壓：在輸出端加入濾波電容，確保負電壓輸出的穩定性和低噪聲。

　　熱管理：考慮開關管和其他元件的散熱，防止過熱影響電路性能。

　　應用場景

　　運算放大器供電：許多運算放大器需要負電壓供電，以處理雙極性信號。

　　傳感器供電：一些傳感器電路需要負電壓來確保其正常工作。
