1、繼電器簡述

　　繼電器是一種電控制器件，使用小電壓控制大電壓工作的設備的開關。

　　2、繼電器選型需要注意哪些地方

　　(1)繼電器的線圈需要接多少伏的電壓供電。

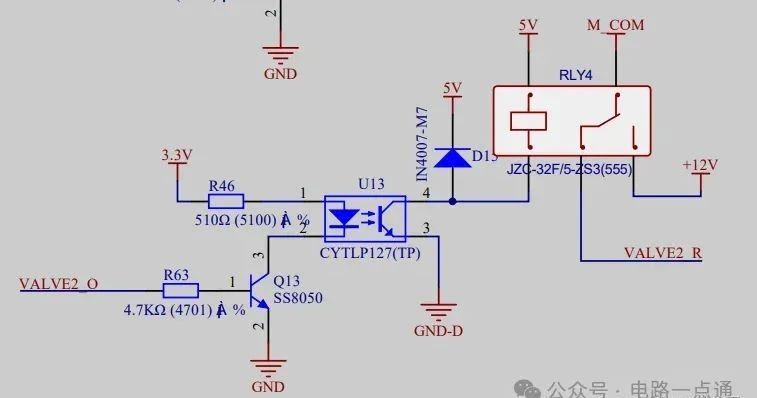

　　上圖中

這個部分就是線圈，是5V供電的。

　　(2)繼電器需要控制多少伏的直流電或交流電。

　　(3)是否需要常閉觸電和常開觸電。是常開觸點和常開觸點都需要，還是只需要其中之一。

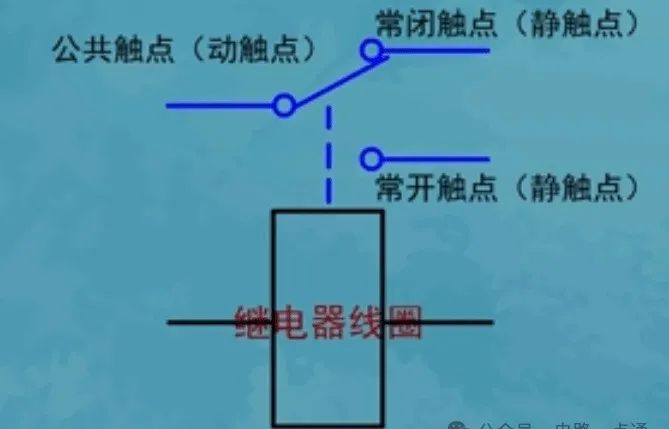

　　在常態的情況下處于斷開狀態的觸點屬于常開觸點，在常態的情況下處于閉合狀態的觸點屬于常閉觸點。

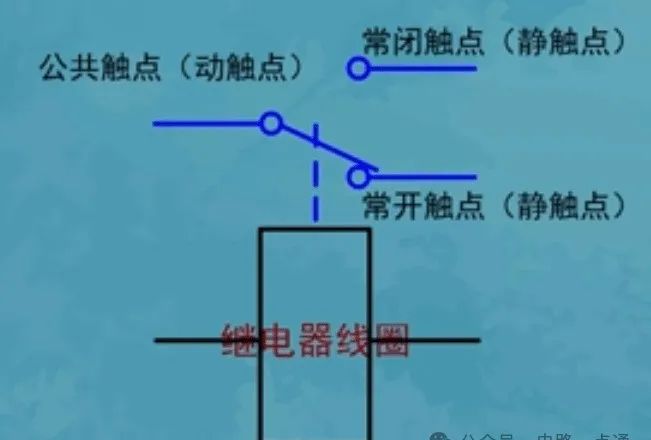

　　上圖是線圈未得電時，而線圈得電時常閉觸點會斷開，常開觸點會閉合。如下圖：

　　而把常閉觸點或常開觸點拿掉一個就變成了只有常開或者常閉的繼電器。

　　(4)有些繼電器上接大電壓設備一段會有NO、COM、NC，COM端也就是公共段接正極也可，接地也可，常開是NO，常閉是NC。

　　3、繼電器上絲印

　　(1)3A 250VAC意思是最大可以控制3A 250V的交流電

　　(2)3A 30VDC意思是最大可以控制3A 30V的直流電

　　4、光耦-光電晶體管輸出

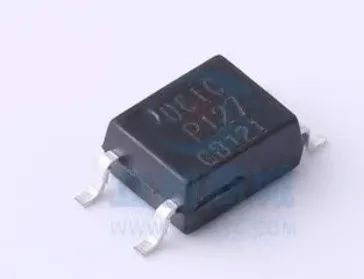

　　(1)型號CYTLP127(TP)，電路圖中有標識。

　　(2)光耦隔離要導通，要使那小燈亮，也就是電路圖中2拉低就可以亮。

　　但電路圖中加了個NPN的三極管使他反向，所以繼電器線圈要通電， VALVE2_C引腳應該拉高。

　　(3)電路圖中GND和GND_D不連接起來隔離效果會更好，抗干擾性會更好，但需要兩套電源。

　　5、繼電器是線圈通電吸合，斷電就不吸合。

　　(1)上圖中繼電器是高電平繼電器應該吸合，低電平繼電器斷開?？刂埔_是VALVE2_C、VALVE2_L是接被控制的外設。主要看引腳高還是低是線圈通電。
