MOS管選型需考慮溝道類型(NMOS或PMOS)、電壓、電流、熱要求、開關性能及封裝，同時需結合電路設計、工作環境及成本，避免混淆NMOS和PMOS。“不知道MOS管要怎么選。”

　　“這個需要什么型號的MOS管?！?/p>

　　然后就會發現一個很常見的問題，大家都會把NMOS和PMOS的使用情況給混淆了。

　　在明確選擇自己需要哪種產品前，首先要確定采用的是NMOS還是PMOS，其次就是確定電壓、電流、熱要求和開關性能，最后就是確認封裝。

　　今天小編給大家簡單總結下在MOS管選型時需要注意的六個方面：

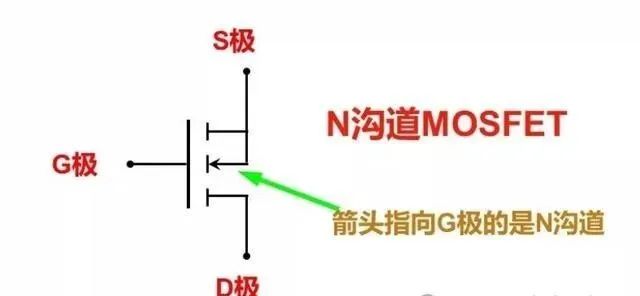

　　一、確定溝道

　　在低壓側開關中，要考慮到導通和關斷器件所需的電壓情況，采用NMOS會比較好;

　　在高壓側開關寒總，要考慮電壓驅動的問題，就需要采用PMOS。

　　二、確定電壓

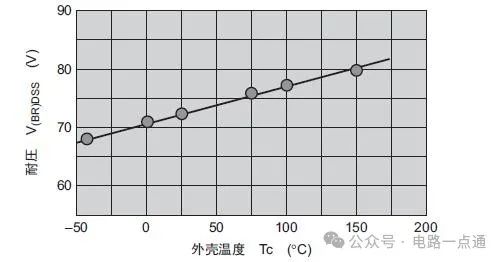

　　確定器件所能承受的最大電壓，也就是Vds，這和工作溫度環境也有關系，最大電壓會隨著溫度的變化而變化。此外，額定電壓越大，器件成本也越高。

　　三、確定電流

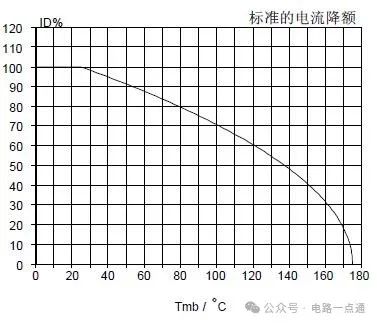

　　MOS管的額定電流和電壓一樣，需要負載在所有情況下所能承受的最大電流。這里還必須計算導通損耗，也就是確定Rds(on)，它會隨著電流上升。

　　對MOS管施加的電壓VGS越高，RDS(ON)就會越小;反之RDS(ON)就會越高。

　　四、確定熱要求

　　計算系統的散熱要求，器件的結溫=最大環境溫度+(熱阻×功率耗散)

　　五、確定開關性能

　　計算開關過程中器件的總損耗(開通損耗和關閉損耗)，推導出開關總功率。

　　六、確定封裝

　　不同的封裝尺寸MOS管具有不同的熱阻和耗散功率，需要考慮系統的散熱條件和環境溫度，選取參數和封裝更通用的功率MOS管。
