熒光燈是在玻璃管內壁涂有熒光粉，并在管內沖有低壓汞蒸氣，在400V以上高壓作用下，激發汞分子進行放電，在其過程中輻射紫外線，使熒光粉發出可見光。我們市電整流濾波后只有310V，直接接上是點不亮的，需要在上電瞬間給予一個高壓，來點亮熒光燈管，其后是310v維持其繼續點亮。

　　下面來看現在的電路的具體實現過程。

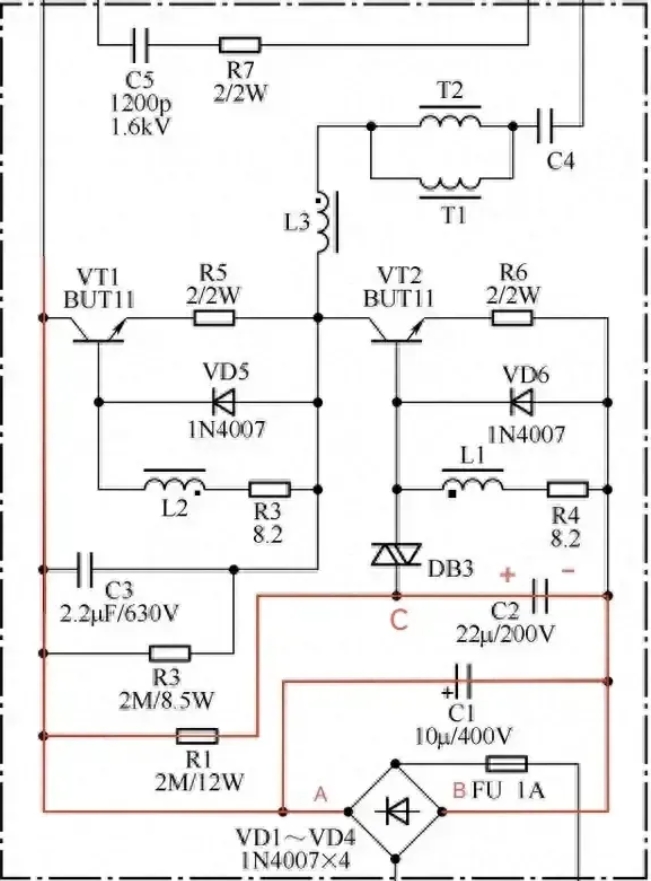

　　市電220V經保險FU輸入給整流橋的交流輸入端，整流橋的直流輸出端輸出脈動直流經C1電容濾波，得到約310V的平滑直流電，該直流電只有經R1、C2能構成電流回路，給C2充電。

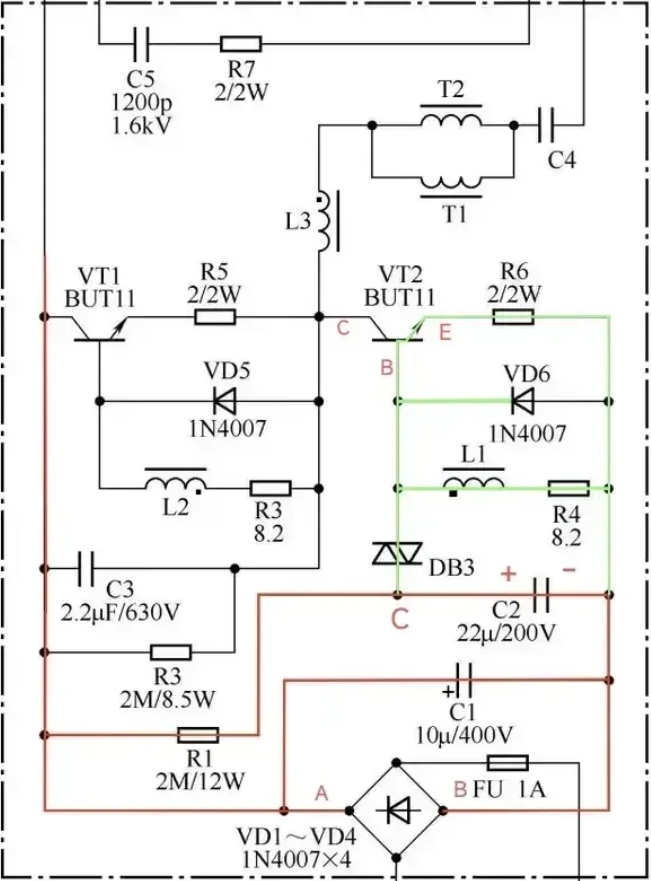

　　隨著給C2充電的持續，C2上的電壓逐步上升，當C2上的電壓達到DB3雙向觸發二極管的擊穿電壓，DB3雙向觸發二極管導通，該電壓加到VT2 NPN三極管的基極(B)，VT2 NPN三極管的基極(B)、發射極(E)導通，DB3、VT2 NPN三極管的基極(B)、發射極(E)、R6構成電流回路。從而使VT2 NPN三極管的集電極(C)、發射極(E)導通。

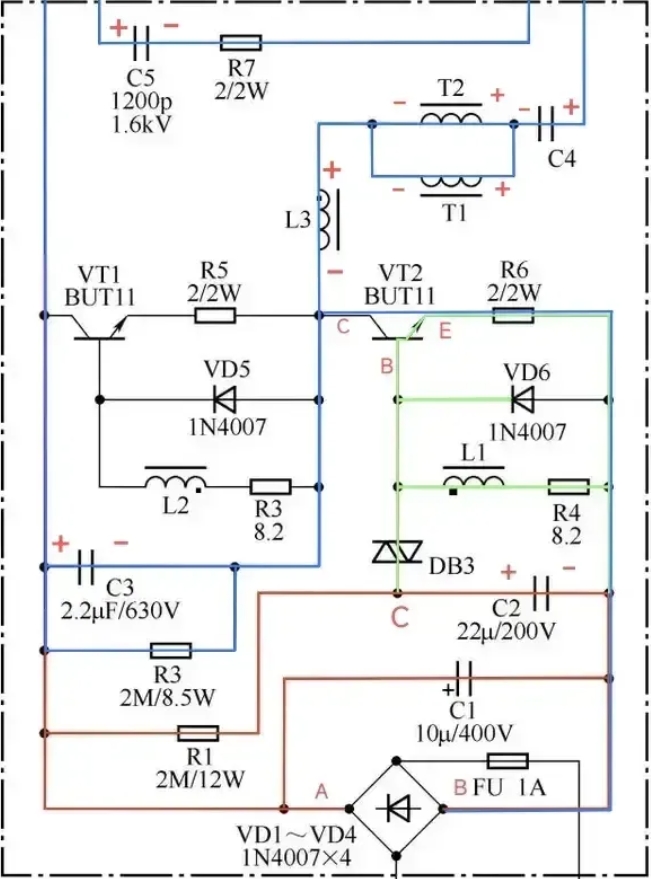

　　VT2 NPN三極管的集電極(C)、發射極(E)導通。C1濾波后310V的電流經(藍色標識線)B1、C5、R7、B2、C4、T1//T2、L3、VT2的CE極、R6回到C1的負極，構成電流回路，給C4、C5電容充電，T1//T2電感儲能，感生電動勢方向為右正左負，互感線圈L3儲能，感生電動勢方向為上正下負。L1左正右負，保證VT2持續導通，L2右正左負，VT1仍然維持截止狀態。



　　C1濾波后310V的一路經C3//R3、VT2的CE極、R6回到C1的負極,構成電流回路，給C3充電。

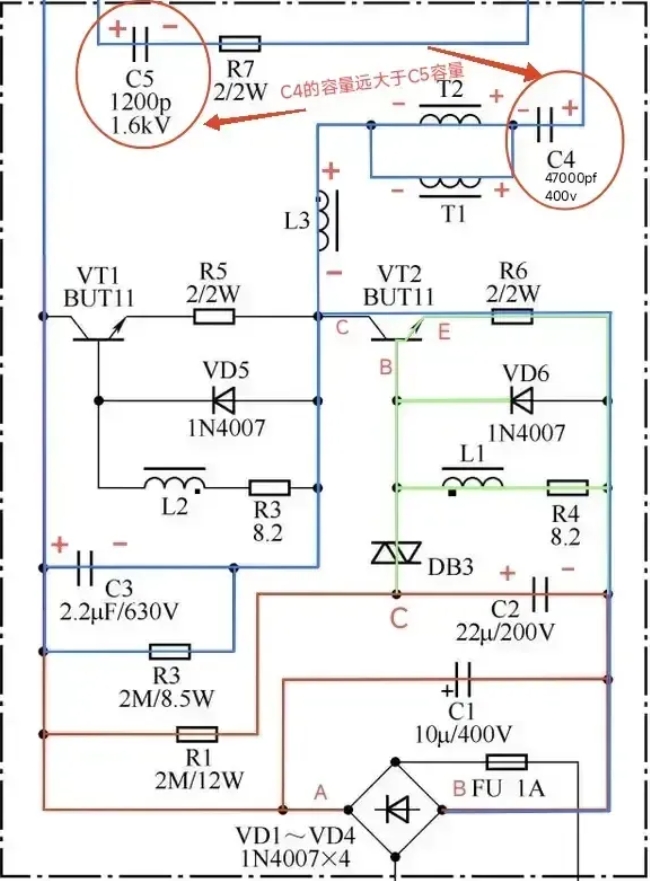

　　由于C5的容量很小，遠小于C4，由于電容的通交隔直，C5充滿后，回路電流急劇減小。

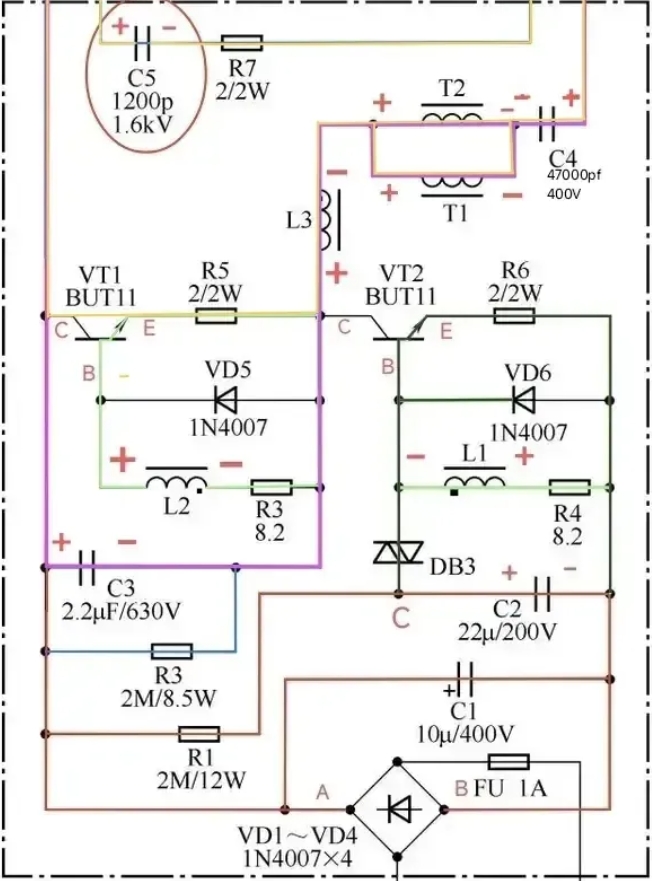

　　回路電流急劇減小，由于電感電流不能突變，T1//T2感生電動勢極性反轉變?yōu)樽笳邑?、L3感生電動勢變?yōu)橄抡县?，L1左負右正，VT2變?yōu)榻刂?L2左正右負，VT1的基極得到高電平，L2感生電動勢正B極、E極、R5，回到L2感生電動勢負，構成電流回路，VT1的CE極導通。

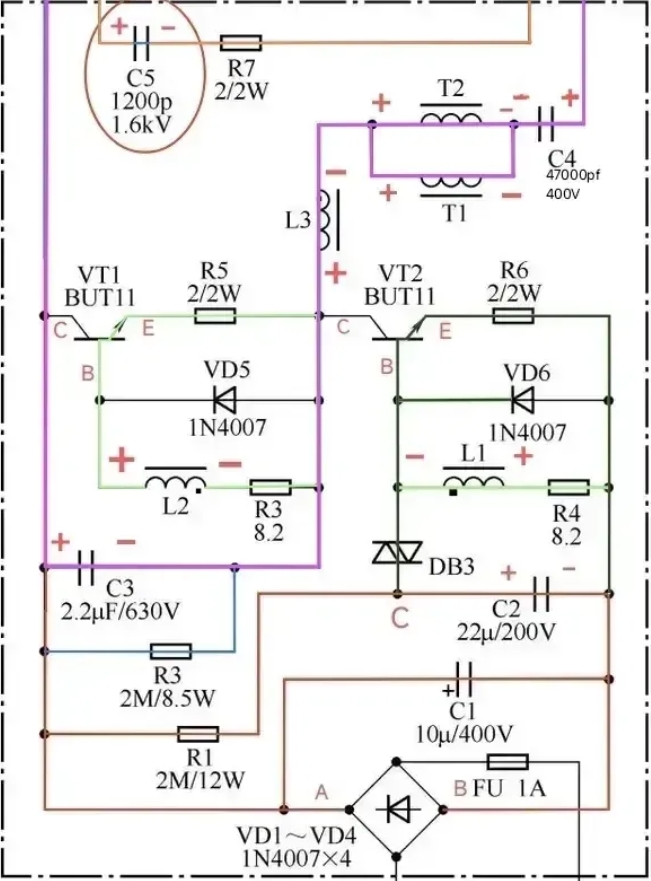

　　C3充上的電壓疊加上T1//T2感生電動勢電壓加到熒光燈管的B1、B2極，如疊加后的電壓大于400V，熒光燈管內的汞蒸氣分子被激發，發出紫外線，使熒光粉發出可見光，即燈管點亮。



　　燈管點亮后，B1、B2極處于導通狀態，C5、R7支路被短接，C5放電。C3、T1//T2放電。



　　C4經B2、B1、VT1的CE極、T1//T2構成的電流回路放電。

　　當L3所在回路電流減小，L3的感生電動勢極性反轉，L1變?yōu)樽笳邑?，VT2變?yōu)閷?，L2右正左負，VT1變?yōu)榻刂範顟B(tài)，進入下一個周期。由于C5被短接，C4的電容容量大，震蕩周期變長，T1//T2的感生電動勢變小，燈管兩端的電壓變低。
