本文所選電路圖為一家公司面試出的題目，這道題本身并不太難，不過卻能刷掉大部分不能勝任崗位的面試人員，大家趕緊看看吧。

　　有兩個晶體管(transistor)，一個NPN和一個PNP，連接方式下圖所示。

　　假設此晶體管是硅(Si)，并顯示0.6伏特(V)基極至發射極電壓，且兩個晶體管的?值非常高，使得基極電流幾乎為零?！　?/p>

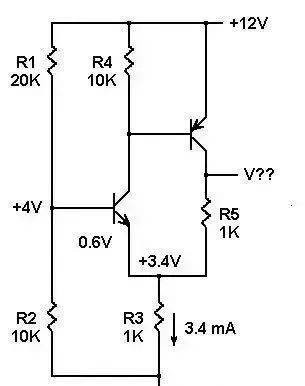

　　對于NPN基本上為零的基極電流，R1和R2的電壓在NPV的基礎上將+12V導通電壓分壓為+4V。

　　當Vbe為0.6V時，NPN發射極為+3.4V，在R3中流過的電流為3.4mA。

　　接下來的問題是，NPN發射器和R5如何共享3.4mA電流?

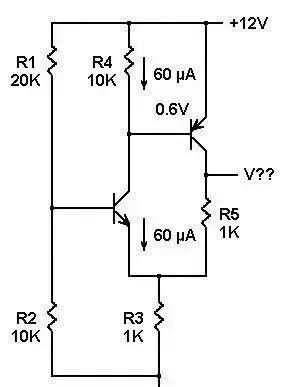

　　PNP的Vbe為0.6V，如此使得R4中的電流為0.06mA或60μA。

　　在PNP基極電流幾乎為零的情況下，由于NPN的?值非常高，60μA成為NPN的集電極(collector)電流，也變成NPN的發射極電流。

　　流過R5的電流，必須是R3的3.4mA電流和NPN發射極的0.06mA電流之間的差值。該值為3.4-0.06=3.34mA?！　?/p>

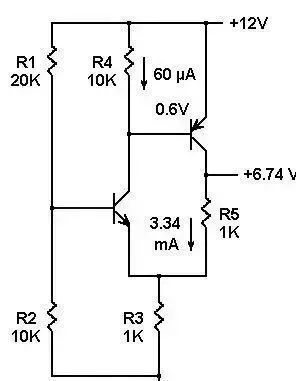

　　R5上的電壓降為3.34V，當加到R3頂端的3.4V時，將R5和PNP集電極的頂端放在+ 6.74V。

　　是不是很容易呢?沒錯，這個電路是很容易。即便如此，這個電路刷掉了許多不合格的職位候選人。
